Cum să proiectezi laboratoare pentru izolare fonică, izolare a vibrațiilor și control al zgomotului

Precizia este esențială în laboratoare și în unitățile de testare. Atunci când se lucrează cu instrumente sensibile, se efectuează studii cu risc ridicat sau se calibrează echipamente, profesioniștii sunt conștienți de faptul că până și cantități mici de zgomot nedorit pot afecta rezultatele, pot perturba procesele și pot compromite integritatea datelor. În ciuda acestui fapt, multe unități nu recunosc importanța izolării fonice în mediile de laborator.

Reducerea eficientă a zgomotului este o componentă cheie a designului eficient al laboratorului. Aceasta asigură precizia măsurătorilor, protejează instrumentele delicate de interferențele vibrațiilor, îmbunătățește concentrarea și facilitează comunicarea clară între membrii personalului. Pe măsură ce mediile de testare și cercetare devin mai complicate, iar echipamentele devin mai sensibile, cerința unui control acustic precis a crescut doar în ultimii ani.

Soluțiile de izolare fonică trebuie personalizate, construite pentru a rezista în timp și construite pe baza unei înțelegeri aprofundate a modului în care zgomotul se propagă și interacționează cu structurile clădirilor. Acest lucru se aplică în diverse sectoare , cum ar fi laboratoarele de cercetare medicală, instalațiile electronice, precum și centrele de testare auto și aerospațială.



De ce este izolarea fonică esențială în mediile de laborator și de testare



Precizia este necesară în toate laboratoarele și instalațiile de testare. Cu toate acestea, precizia depinde de mulți factori, cum ar fi calibrarea echipamentelor sau reglementările camerei curate, precum și controlul acustic. Zgomotul necontrolat, chiar și la niveluri scăzute, poate perturba procesele, poate afecta citirile și poate crea pericole inutile în locurile în care fiabilitatea este de o importanță deosebită.

Impactul asupra instrumentelor și a preciziei testelor

• Vibrațiile transmise prin aer sau prin structură pot deteriora echipamentele sensibile de laborator, inclusiv osciloscoape, microscoape, spectrometre și instalații de calibrare.
• Zgomotul și vibrațiile de joasă frecvență din laboratoarele de electronică și inginerie pot distorsiona citirile semnalului și pot interfera cu toleranțele mecanice.
• Microbalanțele și instrumentele analitice din laboratoarele farmaceutice sau biochimice pot detecta interferențe din cauza zgomotului sau vibrațiilor exterioare, ceea ce poate duce la diferențe cuantificabile ale rezultatelor testelor.

Zgomotul din mediul înconjurător are consecințe imediate în instalațiile în care se efectuează teste acustice, de vibrații sau de mediu. Dacă mediul de testare nu este izolat corespunzător de sursele externe de zgomot, cum ar fi sistemele HVAC, echipamentele mecanice sau locurile de muncă din jur, măsurătorile pot fi afectate.

Acest lucru este esențial pentru laboratoarele care doresc acreditarea ISO/IEC 17025 , care prevede că circumstanțele ambientale, cum ar fi zgomotul și vibrațiile, nu afectează validitatea sau replicarea rezultatelor. Neexercitarea controlului acestor variabile ar putea submina credibilitatea rezultatelor și capacitatea laboratorului de a îndeplini cerințele internaționale.



Efectul asupra performanței personalului

Oamenii sunt afectați de zgomot. Conform unui studiu publicat în The Journal of Environmental Psychology , expunerea la zgomotul de fundal scade concentrarea, crește solicitarea cognitivă și reduce precizia în sarcinile care solicită atenție. În laboratoare, unde sunt necesare zilnic analize ample și un control procedural strict, acest lucru duce la rate de eroare mai mari, productivitate mai scăzută și, mai des, la epuizarea mentală a angajaților.

Comunicarea verbală clară este, de asemenea, extrem de necesară în mediile de laborator comune, mai ales atunci când se desfășoară studii colaborative sau procese critice pentru siguranță. Reverberația sau zgomotul de fundal provenit de la echipamente pot îngreuna coordonarea și pot crește posibilitatea unor erori de comunicare, ceea ce reprezintă un pericol semnificativ în situațiile cu miză mare.



Cum să identifici și să izolezi sursele de zgomot



În primul rând, o izolare fonică eficientă și eficientă în laborator începe cu o înțelegere clară a provenienței zgomotului și a modului în care acesta se mișcă într-un spațiu. Fără acești pași de inspecție, chiar și materialele de înaltă calitate și construcția atentă pot fi insuficiente. În majoritatea condițiilor de laborator, zgomotul se propagă prin două căi principale: prin aer și prin structură.

Zgomot transmis prin aer vs. zgomot structural



• Zgomotul aerian este un sunet care se deplasează prin aer. Acesta include vorbitul, zumzetul ventilației, traficul exterior sau zgomotul provenit de la echipamentele amplasate în încăperile din apropiere. Poate pătrunde prin pereți, uși, ferestre și conducte HVAC.

• Zgomotul transmis de structură se propagă prin materiale solide, cum ar fi podelele, tavanele, pereții și structurile de susținere. Vibrațiile provenite de la utilaje grele, pompe sau uneori pașii de pe pasarelele suspendate se pot propaga prin structura unei clădiri și se pot radia înapoi sub formă de sunet în interiorul laboratorului.



Ambele tipuri au propriul set de probleme, dar necesită strategii diferite pentru a le controla. Zgomotul transmis prin aer este de obicei gestionat prin etanșeitate la aer și masă (izolare fonică), în timp ce zgomotul transmis prin structură necesită tehnici de izolare și separare.

Care sunt sursele comune de zgomot în laboratoare

• Sisteme HVAC - Una dintre cele mai comune și subestimate surse de zgomot. Ventilatoarele, conductele și gurile de aerisire generează atât zumzet de joasă frecvență, cât și șuierat de înaltă frecvență, adesea cu fluctuații intermitente care interferează cu măsurătorile stabile.


• Echipamente mecanice - Centrifugele, pompele, compresoarele sau sistemele de răcire generează vibrații atât în aer, cât și structurale.


• Perturbări externe - Traficul urban, instalațiile din vecinătate, lifturile, traficul pietonal sau chiar conversațiile din afara unei săli de testare pot pătrunde dacă pereții sau ușile nu sunt tratate corespunzător.

Identificarea faptului dacă problema este transmisă prin aer, prin structură sau prin ambele este esențială pentru alegerea metodei de tratament potrivite.



Instrumente de măsurare și diagnosticare

Înainte de aplicarea oricărui tratament, mediul de laborator trebuie analizat folosind metode profesionale de diagnosticare. Printre instrumentele comune se numără:

• Sonometrele măsoară valorile dB(A) într-un spațiu pentru a determina intensitatea generală a volumului.


• Senzorii de vibrații detectează rezonanța mecanică și energia transmisă de structură.


• Analizoarele de spectru în timp real oferă feedback vizual asupra schimbării semnăturilor acustice în timp.



Aceste date pot dezvălui tipare și pot identifica unde performanța incintă, peretele sau podeaua este sub așteptări. Pentru a sprijini această fază, DECIBEL oferămăsurători de zgomot la fața locului și simulări acustice care oferă profiluri acustice detaliate pentru a ghida proiectarea.



Materiale și construcție pentru izolarea fonică eficientă a laboratorului



Pentru a crea un spațiu care blochează zgomotul exterior și gestionează acustica internă, este important să se facă diferența între izolarea fonică și absorbția sunetului. Iată cum funcționează fiecare și de ce ambele sunt importante într-un mediu de laborator de precizie.

Care este diferența dintre izolarea fonică și absorbția sunetului

Izolarea fonică și absorbția sunetului sunt adesea confundate, dar servesc unor scopuri diferite și ambele sunt necesare în mediile de laborator.

• Izolarea fonică blochează sunetul la intrarea sau ieșirea dintr-un spațiu. Aceasta folosește materiale dense, etanșe, pentru a preveni propagarea zgomotului din aer prin pereți, podele, tavane și uși.


• Absorbția sunetului reduce ecoul și reverberația în interiorul unei încăperi. Materialele absorbante nu blochează sunetul, dar ajută la controlul modului în care acesta se comportă odată ce se află deja în interiorul spațiului.

Izolarea fonică în proiectarea laboratoarelor este utilizată pentru a crea izolare fizică față de zgomotul exterior din jur. Acest lucru este esențial pentru protejarea instrumentelor sensibile și menținerea condițiilor de testare pentru rezultate precise. Pe de altă parte, absorbția sunetului este utilizată în interiorul încăperii pentru a crea un mediu acustic controlat care susține concentrarea, comunicarea clară și măsurători auditive fiabile.

O greșeală frecventă este aplicarea de materiale absorbante moi, cum ar fi spumă sau panouri din material textil, în spații unde este necesară o izolare fonică reală. Aceste panouri reduc ecoul, dar nu fac prea mult pentru a împiedica pătrunderea zgomotului extern. Pentru laboratoarele care necesită precizie, ambele tehnici trebuie aplicate strategic pentru rezultate excelente.

Adresarea ansamblurilor de perete, podea și tavan

Pentru a izola fonic eficient un laborator, ansamblurile de construcție trebuie proiectate pentru a bloca, amortiza și izola sunetul în toate părțile structurale.

Pereții ar trebui construiți din materiale de masă mare, cum ar fi beton, gips-carton cu straturi de vinil încărcate în masă sau ansambluri cu grinzi duble și goluri de aer. Aceste materiale reduc în mod activ transmiterea prin aer și ajută la controlul vibrațiilor de joasă frecvență.

Podelele pot beneficia de sisteme de pardoseli plutitoare care utilizează izolatoare din cauciuc sau suporturi elastice sub plăci de beton. Acest lucru decuplează podeaua de vibrațiile structurale și este deosebit de important în mediile de laborator cu electronică sau microbalanțe.

Tavanele transmit adesea atât zgomotul aerian, cât și zgomotul de impact, așa că, pentru a trata acest lucru, plăcile de tavan acustice suspendate pot absorbi reflexiile, iar ansamblurile de tavan încărcate pe spate pot bloca transmisia din încăperile suspendate sau din conducte.

În majoritatea cazurilor, construcția stratificată funcționează cel mai eficient. O carcasă exterioară densă blochează zgomotul, iar un spațiu sau o cavitate de aer reduce transmisia. Materialele absorbante de pe suprafețele interne gestionează reflexiile. În cazul în care vibrațiile transmise de structură reprezintă o preocupare, pot fi necesare suporturi de izolare suplimentare sau sisteme de arcuri.

Aceste construcții ar trebui planificate încă de la începutul procesului de proiectare. Modificarea oricărui lucru după finalizarea construcției este posibilă, dar adesea este mai complexă și mai puțin eficientă.

Abordarea ușilor, ferestrelor și penetrațiilor HVAC

Indiferent cât de bine este construit un laborator, sunetul se poate scurge prin mici spații. În plus, cele mai frecvente puncte slabe sunt ușile, ferestrele și sistemele de ventilație.

Ușile trebuie să fie cu miez solid sau uși acustice special concepute. Toate ușile de laborator trebuie să includă etanșări perimetrale complete și praguri acustice rabatabile pentru a preveni flancarea sunetului pe margini. Deoarece ușile de birou cu miez gol sau standard ar permite scurgeri semnificative de zgomot în interiorul încăperii.

Ferestrele ar trebui să fie fabricate din geamuri laminate sau termopan. Geamurile duble cu spațiu de aer funcționează bine atunci când sunt combinate cu rame etanșe.

Sistemele HVAC sunt căi principale pentru zgomotul transmis prin aer. Fiecare conductă de aer care intră într-un spațiu de laborator ar trebui să includă amortizoare acustice sau căptușeală internă pentru a preveni transferul de zgomot. Conductele lungi și drepte ar trebui evitate, deoarece permit sunetului să se deplaseze direct.

Conform standardelor ASHRAE pentru proiectarea laboratoarelor , zgomotul mecanic provenit de la sistemele HVAC trebuie menținut sub NC-30 (nivelul criteriului de zgomot) în spațiile de testare de precizie.

Abordări personalizate de izolare fonică pentru tipuri de laboratoare

Nu toate laboratoarele se confruntă cu aceleași provocări acustice. Abordarea specifică de izolare fonică trebuie să corespundă funcției, echipamentelor și cerințelor de mediu ale spațiului.

Acestea sunt trei categorii comune de laboratoare în care strategiile specializate sunt esențiale:

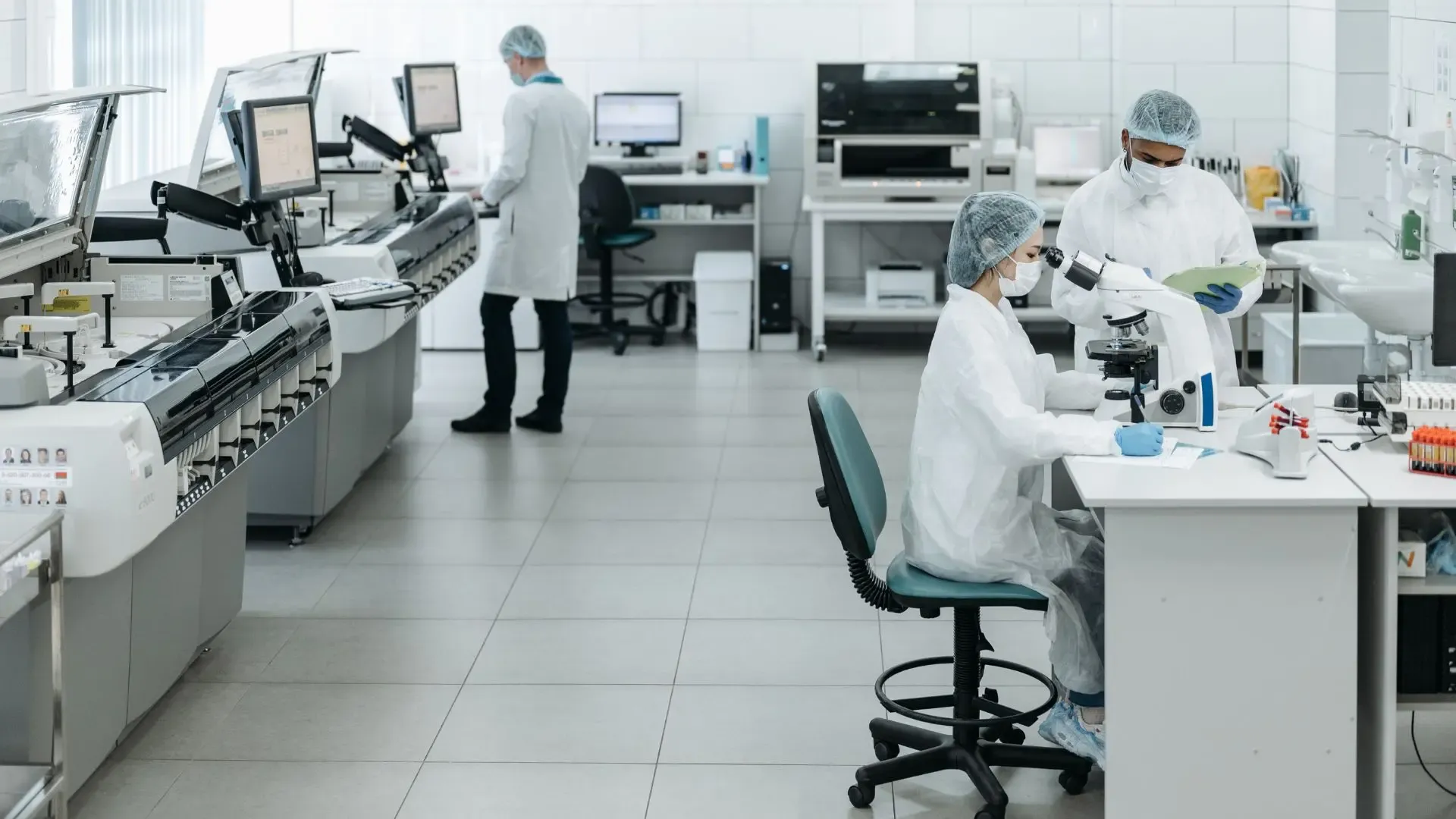

Laboratoare științifice și farmaceutice

În laboratoarele farmaceutice, biomedicale și chimice, chiar și vibrațiile ușoare pot afecta instrumentele de precizie precum centrifugele, microbalanțele sau spectrometrele. Aceste laboratoare operează adesea în medii sterile, unde materialele acustice standard pot să nu îndeplinească cerințele de igienă sau rezistență chimică.

Accentul se pune aici pe izolarea vibrațiilor. Echipamentele ar trebui amplasate pe mese antivibrații sau platforme izolate, în special atunci când se lucrează la scară micro sau nanometrică. Transmisiile structurale de la utilajele adiacente trebuie separate prin podele plutitoare sau suporturi elastomerice.

Pereții și tavanele trebuie să fie atât fonoabsorbante, cât și compatibile cu camerele sterile. Materiale precum panourile acustice rezistente chimic, cum ar fi panourile PZP perforate din metal , compozitele cu suprafețe netede și absorbantele nefibroase sunt utilizate pentru a controla reflexiile fără a contamina mediul.

Conform directivelor Farmacopeei SUA și ISO 14644 , mediile de laborator trebuie să mențină un control strict atât asupra interferențelor fizice, cât și asupra celor acustice pentru a asigura integritatea datelor în testele analitice.



Medii de testare în electronică și inginerie

Laboratoarele care lucrează cu senzori, circuite și dispozitive de măsurare sunt deosebit de vulnerabile atât la interferențele acustice, cât și la cele electromagnetice. Chiar și niveluri scăzute de zgomot ambiental pot afecta semnalele de testare sau pot crea erori în rutinele de calibrare.

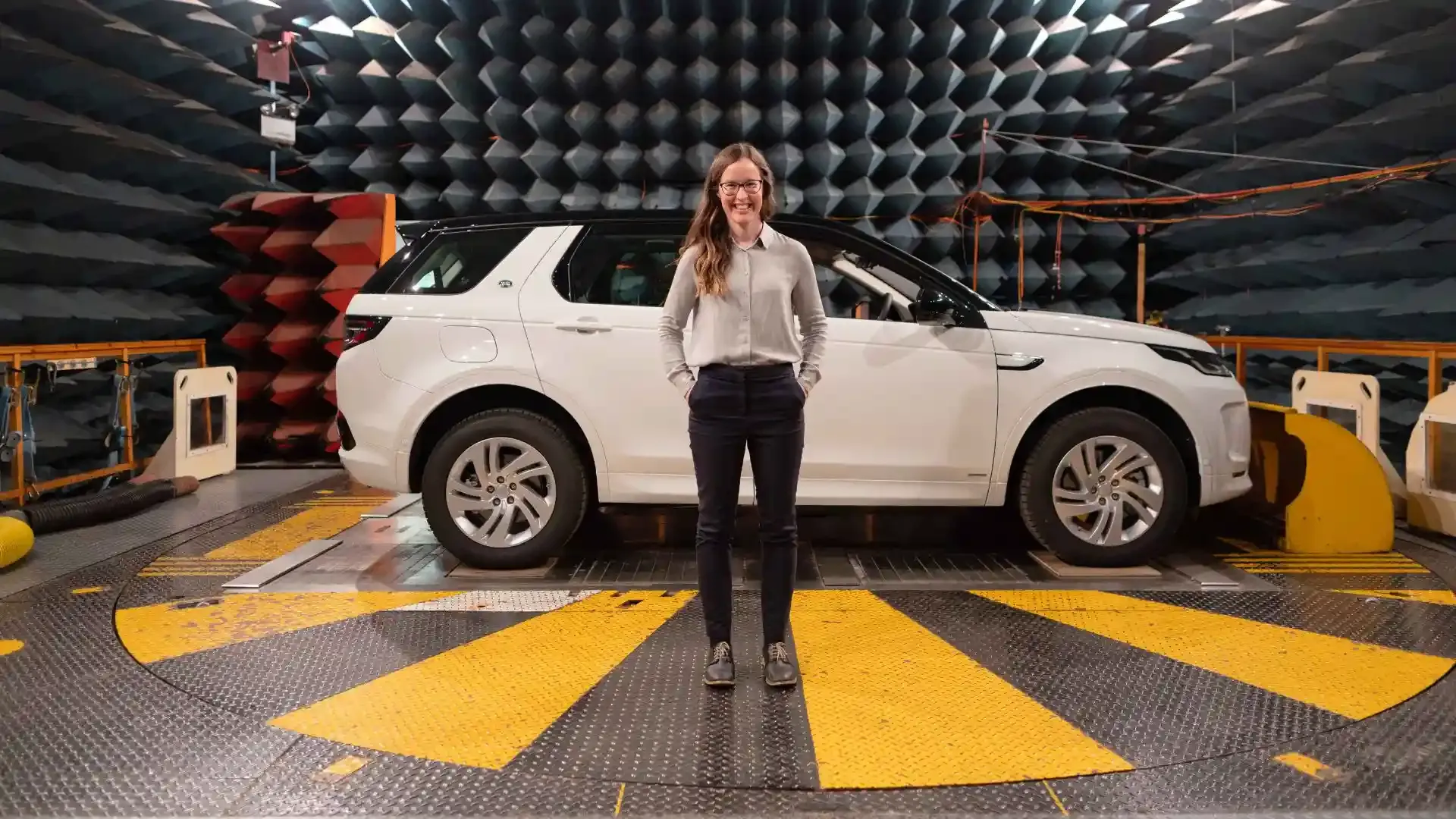

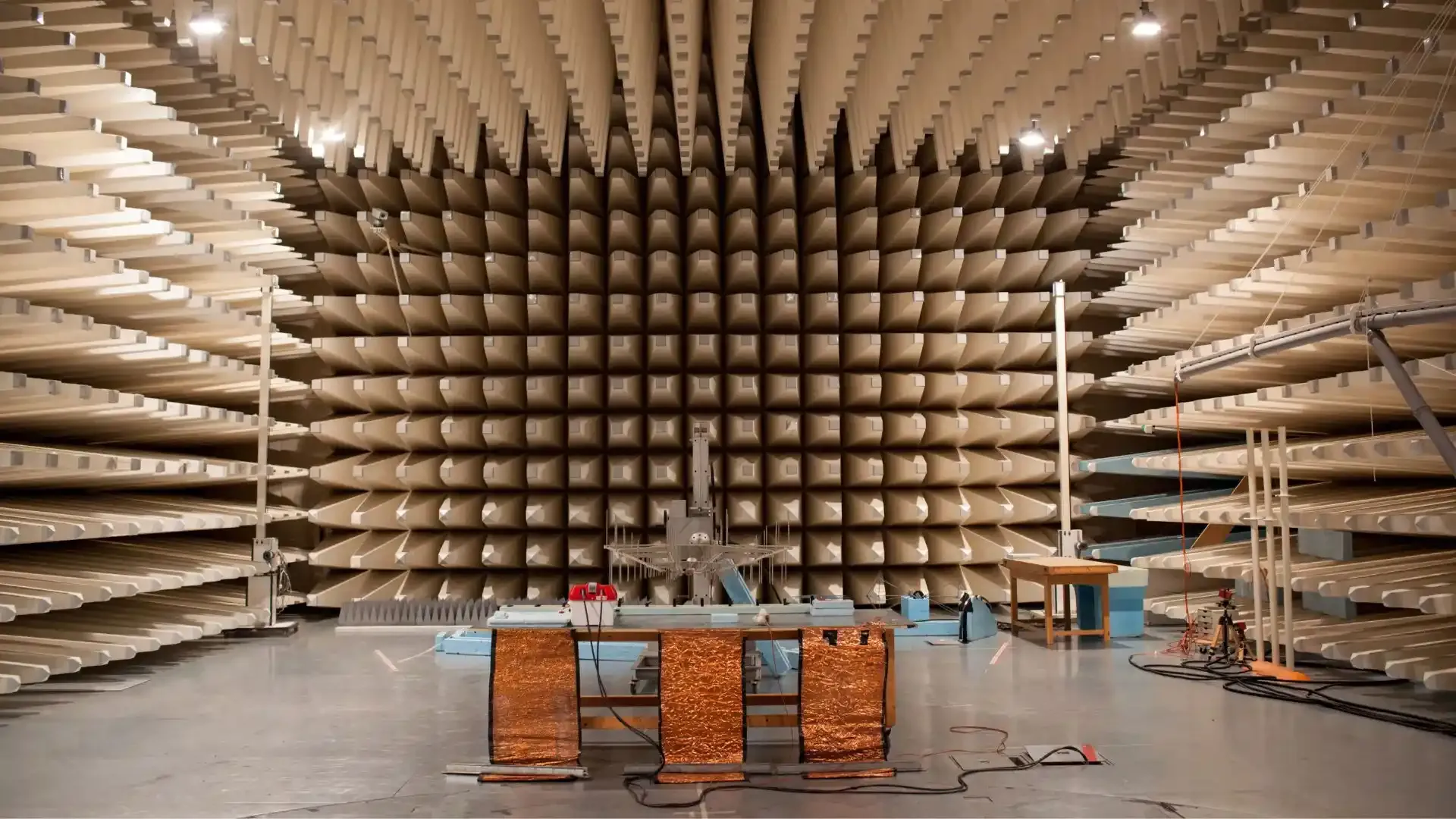

Pentru aceste medii, sunt adesea necesare camere neecoice sau semi-anechoice. Aceste încăperi elimină reflexiile sunetului și simulează condițiile de câmp liber. Acestea sunt ideale pentru testarea echipamentelor audio sau pentru evaluările compatibilității electromagnetice (EMC). Panourile absorbante cu pană , pardoseala nereflectorizantă și izolarea vibrațiilor sunt utilizate împreună pentru a crea zone de testare controlate.

În cazurile în care trebuie tratate atât zgomotul, cât și interferențele electromagnetice, ecranarea devine o altă cerință. Tratamentele acustice trebuie asociate cu materiale de ecranare EMC, cum ar fi panouri de perete cu blocare RF și carcase conductive.

Facilități de testare auto și aerospațială

Aceste instalații lucrează de obicei cu utilaje de mari dimensiuni, simulări de impact sau teste de stres mecanic. Provocarea constă în gestionarea debitelor masive de energie, atât cele transmise prin aer, cât și cele structurale.

Încăperile trebuie proiectate cu bariere fonice rezistente, capabile să blocheze sunetul la frecvențe joase acolo unde testele motorului sau ale turbinei generează energie de vârf. Acest lucru necesită împrejmuiri din beton, ansambluri de pereți compozite groase și fundații izolate de vibrații.

În interior, reverberația trebuie controlată fără a compromite fluxul de aer sau accesul lucrătorilor. Deflectoarele fonoabsorbante și panourile suspendate sunt instalate în puncte strategice pentru a reduce reflexiile fără a obstrucționa operațiunile. Tavanele necesită adesea panouri tip nor suspendate din oțel, în timp ce pereții pot fi prevăzuti cu plăci acustice rezistente la impact.

Separarea structurală este, de asemenea, crucială. Platformele de testare și suporturile pentru echipamente sunt adesea plasate pe plăci plutitoare pentru a preveni transferul zgomotului în zonele din apropiere sau prin fundația instalației.

În laboratoarele aerospațiale, în special acolo unde au loc teste în turbine sau tuneluri aerodinamice, aceste principii sunt extinse pentru a satisface cerințele nivelurilor sonore care depășesc 110 dB. Un standard precum ISO 3744 este adesea utilizat ca referință pentru măsurare și proiectare a izolației fonice.



Asigurarea conformității



Pentru a asigura funcționarea fiabilă a laboratoarelor și respectarea cerințelor legale, proiectarea acustică trebuie să respecte standardele internaționale și naționale. Acestea includ:

OSHA 29 CFR 1910.95 - Definește limitele de expunere la zgomot la locul de muncă în SUA, inclusiv nivelurile de expunere permise și măsurile de protecție necesare.

Reglementările privind construcțiile din Regatul Unit, Documentul aprobat E - Abordează în detaliu izolarea fonică și controlul zgomotului în clădiri, aplicabil laboratoarelor integrate în instalații comerciale sau cu utilizare mixtă.

Verificarea ar trebui făcută prin modelare acustică în timpul proiectării, urmată de testare in situ după instalare. Cei mai importanți parametri includ nivelurile de zgomot de fond, răspunsul în frecvență și timpul de reverberație. Documentarea corespunzătoare a acestor rezultate susține acreditarea laboratorului, auditurile interne și inspecțiile de reglementare.





Zgomotul transmis prin aer sau zgomotul structural poate distorsiona datele, poate interfera cu instrumentele sensibile și poate afecta fiabilitatea rezultatelor testelor. De asemenea, poate afecta concentrarea și comunicarea, crescând probabilitatea erorii umane. După cum am menționat anterior, precizia în laboratoare este influențată de calitatea echipamentelor, precum și de calitatea mediului înconjurător.

Izolarea fonică eficientă a laboratoarelor necesită o strategie specializată, care include detectarea surselor de zgomot, selectarea materialelor adecvate, construirea unor structuri de înaltă performanță și etanșarea punctelor de scurgere. Controlul acustic este crucial în laboratoarele care gestionează măsurători delicate, cum ar fi cele legate de electronică și medicamente.
