Obținerea a 15 dB de liniște cu o incintă pe acoperiș la Fabrik1230

Avem tendința să romantizăm acoperișurile clădirilor. Sunt fundalurile unor filme de neuitat, scena unor concerte memorabile, decorul unor cine sub stele și al unor petreceri urbane care promit libertate și creativitate. Acoperișurile sunt simboluri ale aspirației - elevate, deschise și pline de viață.

Totuși, adevărul este adesea mult mai puțin poetic. În spatele luminițelor festive și al priveliștilor panoramice, multe acoperișuri moderne nu sunt pline de muzică, ci de utilaje. Acestea zumzăie, zumzăie și zumzăie odată cu bătăile mecanice ale inimii orașelor noastre - chillere, condensatoare și sisteme de ventilație care lucrează neobosit pentru a menține confortul în interiorul nostru. Zgomotul de pe acoperișuri a devenit una dintre provocările ascunse ale arhitecturii moderne.



Zgomotul de pe acoperișuri – Provocarea ascunsă a arhitecturii moderne

Orizontul Austriei, și în special al Vienei, a fost mult timp definit de acoperișurile sale distinctive - un peisaj stratificat de terase istorice, acoperișuri verzi moderne, instalații solare și, din ce în ce mai mult, sistemele mecanice care mențin funcționarea clădirilor contemporane. Aceste spații elevate nu mai sunt doar ornamente arhitecturale, ci zone tehnice esențiale. Cu toate acestea, odată cu instalarea de răcire pe acoperiș, sisteme de ventilație și unități de tratare a aerului, acum comune în vârful turnurilor de birouri și al complexelor rezidențiale, a apărut o nouă provocare: zgomotul .





Conform datelor aliniate cu Directiva europeană privind zgomotul ambiental (2002/49/CE) și rapoartelor Umweltbundesamt Österreich, zgomotul mecanic produs de instalațiile sanitare se numără printre principalele surse de perturbare a mediului în zonele cu utilizare mixtă. Studiile indică o creștere de peste 40% a reclamațiilor legate de sistemele HVAC în ultimul deceniu, o tendință oglindită în Viena, Graz și Linz, unde densificarea centrelor orașelor aduce spațiile de locuit tot mai aproape de infrastructura tehnică.

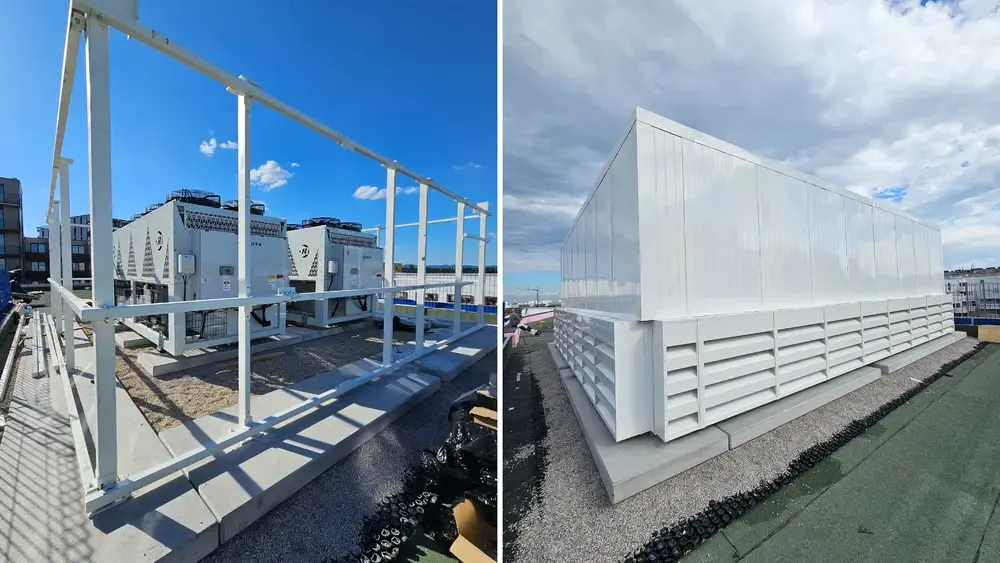

Tocmai aceasta a fost problema cu care s-a confruntat Fabrik1230 - inima mecanică a clădirii, două chillere mari THEATU 4450 răcite cu aer, trebuiau instalate pe acoperiș pentru a conserva spațiul interior și a îndeplini obiectivele de sustenabilitate. Însă această decizie risca să transfere zumzetul mecanic și rezonanța ventilatorului către birourile și locuințele din apropiere. Pentru un proiect care se mândrea cu excelența designului și bunăstarea ocupanților, un astfel de zgomot ar fi subminat întregul concept.

„ Când utilajele se află pe acoperișul unei clădiri urbane, liniștea este la fel de importantă ca și fluxul de aer”, explică ing. dr. Tsvetan Nedkov, CEO al DECIBEL. „În zone dense precum acestea, confortul acustic nu este un lux; face parte din responsabilitatea socială a unei clădiri. ”



De la simulare la performanță măsurabilă

Proiectul a început cu un brief simplu: clientul a solicitat inițial o incintă acustică construită cu trei pereți și fără acoperiș, cu scopul de a reduce zgomotul, menținând în același timp ventilația deschisă deasupra chillerelor. Inginerii noștri au creat un model detaliat al acestei configurații și au efectuat simulări acustice preliminare.

Cu toate acestea, rezultatele au arătat că designul cu capac deschis nu a putut atinge nivelurile de reducere necesare, iar prin zona neacoperită s-au produs scurgeri semnificative de sunet, în special în intervalul de frecvențe joase. Prin urmare, sarcina a necesitat o regândire. După mai multe iterații, echipa noastră a propus o soluție complet închisă, cu atenuatoare de ventilație integrate, atingând echilibrul dintre performanța acustică și funcționalitatea sistemului.

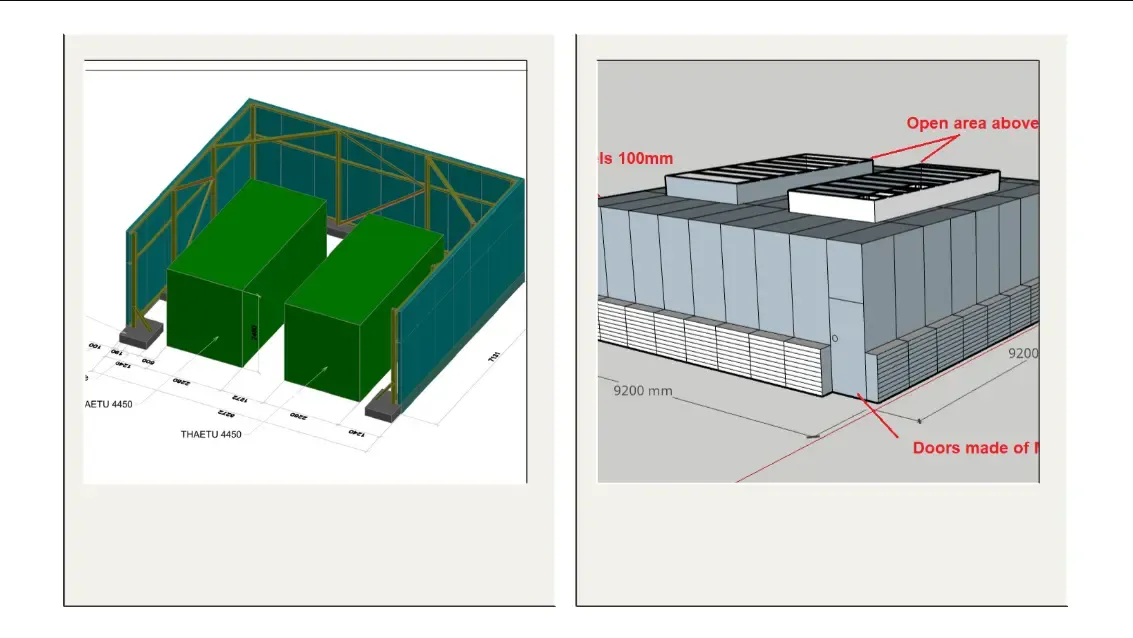

Sugestie inițială bazată pe brief: incintă fără acoperiș și doar 3 pereți VS un brief actualizat după măsurători și simulări precise - incintă complet acoperită pentru o izolare fonică optimă

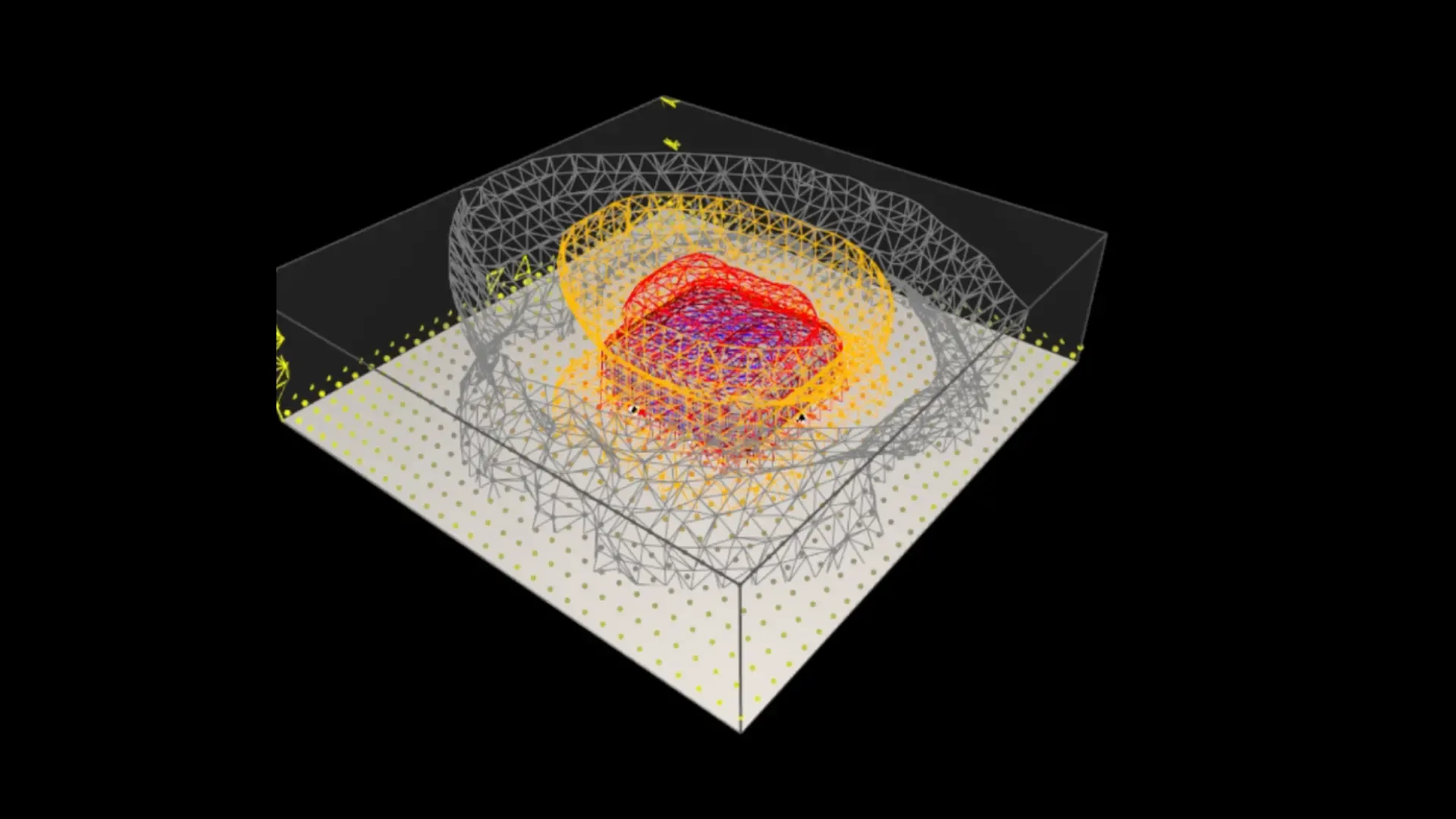

Pentru a face față următoarei provocări, echipa de inginerie acustică de la DECIBEL a continuat să se bazeze pe date, nu pe gips-carton. Folosind o simulare 3D bazată pe particule, inginerii au modelat răcitoarele de lichid ca surse complexe de sunet care radiază pe acoperiș și pe fațadele înconjurătoare. Abordarea a reprodus nu doar sunetul direct, ci și reflexiile secundare, absorbția la sol și pierderile atmosferice.

Două modele au fost create pentru analiză:

1. Scenariul de bază – răcitoarele de lichid funcționează în aer liber pe placa acoperișului.
2. Scenariu atenuat – aceeași configurație inclusă în anvelopa acustică personalizată a DECIBEL.

Fiecare model a inclus șase puncte receptor virtuale plasate strategic în jurul perimetrului acoperișului pentru a capta variația spațială a zgomotului. Datele au fost generate pentru benzi de octavă de la 125 Hz la 4 kHz, dezvăluind atât vârfuri tonale, cât și caracteristici tipice sistemelor de răcire.



Nivelurile de presiune sonoră în punctele receptorului din modelul de simulare al chillerelor cu carcasă fonoabsorbantă



După cum își amintește managerul de proiect de la DECIBEL, „Scopul nostru nu a fost doar să atingem o cifră pe hârtie. Am construit modelul în funcție de realitate, căile de circulație a aerului, accesul pentru întreținere, toleranțele de ridicare și dimensiunea macaralelor care ar aduce panourile pe acoperiș. Simulăm întreaga durată de viață a incintei înainte de a tăia o singură foaie de oțel.”

Această etapă predictivă a permis echipei să ajusteze fin densitățile materialelor, rapoartele de perforare și spațierea jaluzelelor înainte de fabricație, asigurând atât acuratețea performanței, cât și fezabilitatea logistică.



Anatomia unei incinte acustice

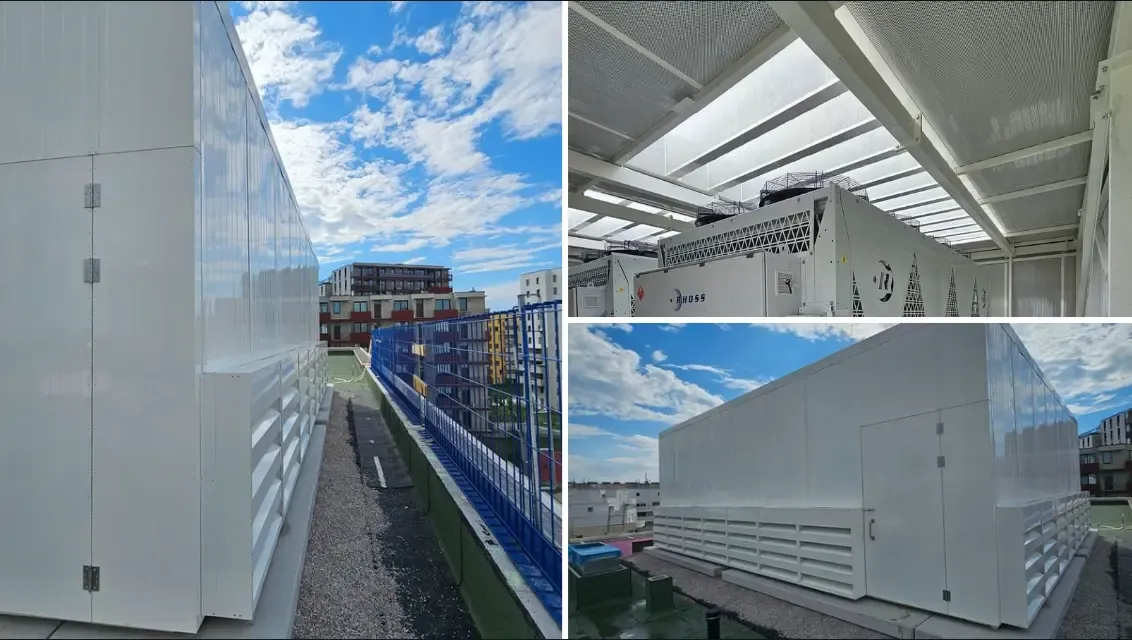

Carcasa finală pentru Fabrik1230 este o combinație orchestrată de elemente absorbante și reflectorizante, concepute pentru a capta, conține și difuza energia sonoră fără a restricționa eficiența de răcire.

Principalele sale componente includ:

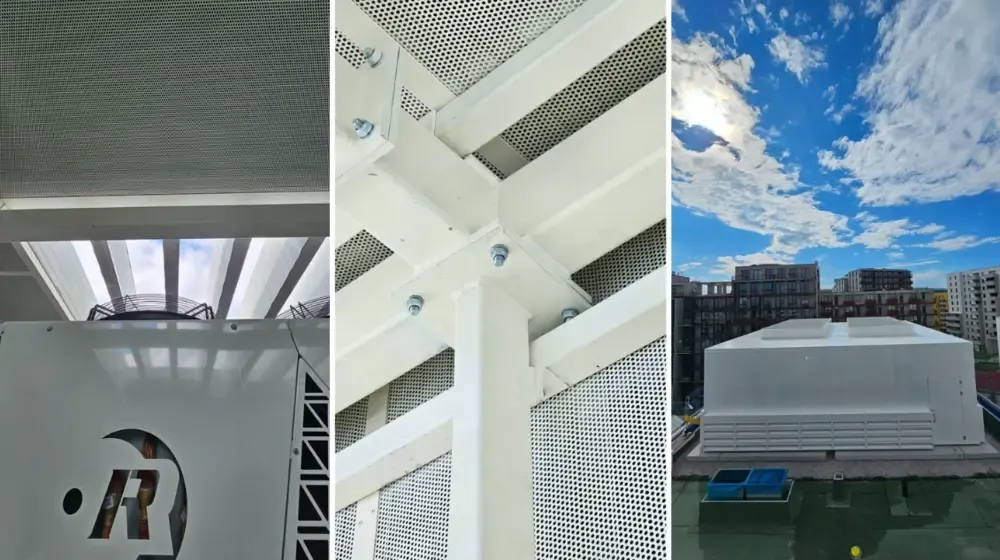

• Atenuatoare de evacuare, fiecare cu o adâncime de 600 mm, echipate cu elemente de separare umplute cu vată minerală de 45 kg/m³ și încapsulate în oțel galvanizat perforat pentru a rezista la condițiile exterioare. Acestea preiau emisiile de joasă frecvență generate de ventilatoarele axiale ale chillerelor.

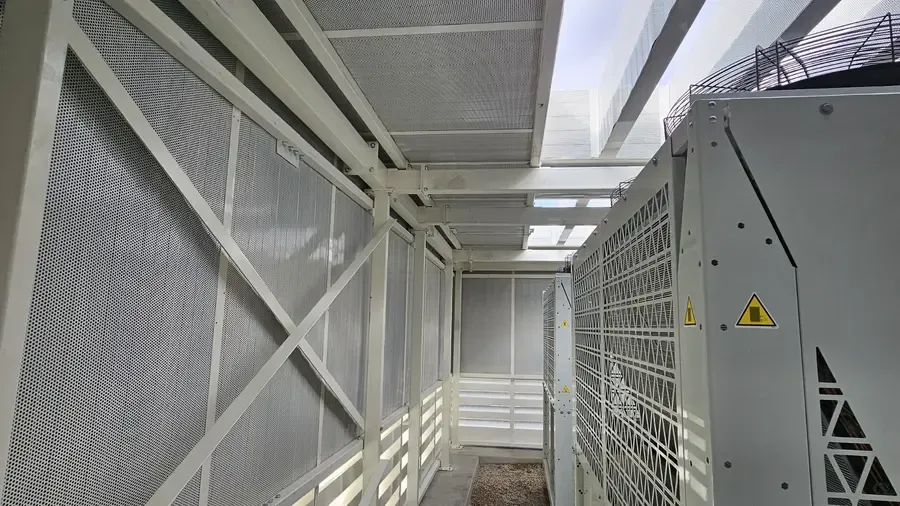

• Panouri acustice PZP de 100 mm, compuse dintr-un înveliș exterior din oțel, o umplutură densă din vată minerală și o suprafață interioară perforată. Aceste panouri formează pereții incintei, absorbind zgomotul de medie și înaltă frecvență, menținând în același timp rigiditatea.
• Grile acustice DECIBEL AL 300, cu dimensiunile de 1000 × 1000 × 300 mm, amplasate strategic la orificiile de admisie și evacuare pentru a menține circulația aerului. Geometria lor internă permite circulația liberă a aerului, dispersând și absorbind în același timp sunetul emis.





„Fiecare îmbinare și punct de ancorare trebuia să funcționeze acustic și structural”, spune instalatorul principal de la DECIBEL, care a supravegheat asamblarea acoperișului. „Am aliniat fiecare panou manual, cu o precizie de un milimetru, și am etanșat toate penetrațiile, astfel încât vibrațiile să nu se poată strecura. Recompensa a venit când am pornit chillerele - și nu am auzit aproape nimic.”

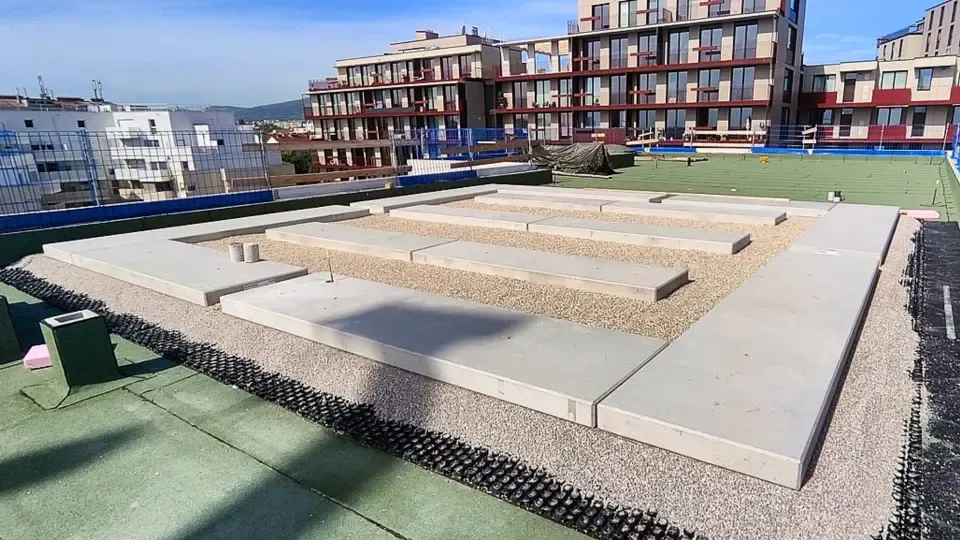

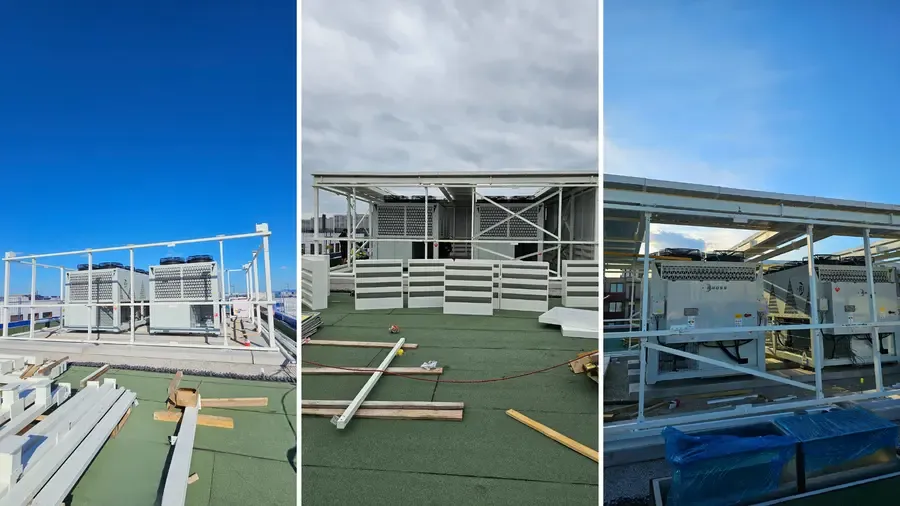

Construcția modulară a permis echipei să instaleze sistemul eficient, în ciuda accesului limitat la acoperiș și a termenelor strânse. Fiecare componentă prefabricată a fost amplasată cu macaraua în poziție, reducând la minimum perturbarea zonei înconjurătoare.





Rezultate măsurate și verificarea performanței

La finalizare, au fost efectuate măsurători acustice la fața locului pentru a confirma predicțiile teoretice. Testele la toate cele șase puncte receptoare au înregistrat o pierdere totală de inserție de 15,8 dB(A) - depășind obiectivul de proiectare de 15 dB.





Analiza rezultatelor a relevat echilibrul sistemului:

• La frecvențe joase (125 Hz), atenuarea a fost în medie de 5 dB, atenuând zumzetul profund al ventilatorului care se aude de obicei cel mai departe noaptea.
• Între 500 Hz și 2000 Hz, atenuarea a atins 14 dB, reducând eficient zgomotul tonal al compresorului care poate domina peisajele sonore din timpul zilei.
• Reflexiile de înaltă frecvență au fost absorbite aproape în întregime, creând un câmp acustic uniform pe întregul acoperiș.





Aceste rezultate plasează carcasa Fabrik1230 printre cele mai eficiente sisteme de izolare fonică pentru acoperișuri din categoria sa.

„Verificarea este piatra de temelie a filosofiei noastre”, adaugă ing. dr. Țvetan Nedkov. „Nu doar instalăm materiale - verificăm performanța cu date măsurate. Pentru că atunci când îți poți dovedi tăcerea în cifre, ți-ai câștigat încrederea.”



Contextul mai larg

Zgomotul urban a devenit unul dintre principalii factori de stres din mediu, potrivit Organizației Mondiale a Sănătății, expunerea prelungită fiind asociată cu tulburări de somn, oboseală cognitivă și risc cardiovascular. În zonele metropolitane, unde dezvoltări precum Fabrik1230 se învecinează cu zone rezidențiale mixte și comerciale, chiar și reducerile marginale ale zgomotului se traduc în beneficii tangibile pentru sănătate.

Rezultatul proiectului depășește limita acoperișului său:

• Pentru arhitecți, aceasta demonstrează că ingineria acustică poate coexista perfect cu intenția de proiectare.
• Pentru dezvoltatori, oferă un model replicabil pentru a îndeplini condițiile de zgomot generate de planificare, fără modernizări costisitoare.
• Pentru ocupanți, garantează un spațiu de lucru sau o reședință ferită de zumzetul mecanic al vieții urbane.





După cum conchide managerul nostru de proiect: „Înainte ne gândeam la echipamentele de pe acoperiș ca la o intruziune necesară. Acum, cu o modelare precisă și materiale precise, acestea devin invizibile - atât vizual, cât și acustic.”

Succesul incintei Fabrik1230 subliniază convingerea DECIBEL că tăcerea nu este o absență, ci o realizare. Necesită previziune, simulare, măiestrie și verificare, care funcționează în armonie. Ceea ce se află acum liniștit deasupra peisajului industrial al districtului 23 al Vienei nu este doar o realizare inginerească, ci o declarație despre viitorul peisajelor sonore urbane sustenabile din Austria și dincolo de aceasta.



Dacă proiectul dumneavoastră implică sisteme de răcire pe acoperiș, centrale electrogene sau sisteme HVAC în apropierea unor zone sensibile, echipa de acustici DECIBEL poate oferi o liniște măsurabilă cu precizie arhitecturală.
