Proiectarea unor carcase acustice eficiente pentru utilaje industriale

Nivelurile sonore din mediile industriale depășesc frecvent nivelurile permise din cauza funcționării continue a echipamentelor grele, cum ar fi compresoarele, chillerele, generatoarele și mașinile de tăiat. Aceste echipamente produc adesea niveluri sonore care depășesc 85 de decibeli (A). dB(A) este o scală de decibeli ponderată care reflectă sensibilitatea urechii umane la diferite frecvențe, fiind mai utilă în evaluarea modului în care este perceput sunetul și a pericolului potențial al acestuia.

Expunerea pe termen lung la niveluri sonore de peste 85 dB(A) este considerată periculoasă pentru auzul nostru. La 90 dB(A), expunerea neprotejată nu trebuie să depășească 8 ore pe zi. Timpul de expunere permis scade la jumătate pentru fiecare creștere de 3 dB(A). Pierderea auzului indusă de zgomot (PIZN) poate rezulta din expunerea prelungită la zgomot. Aceasta este o afecțiune permanentă și ireversibilă cauzată de deteriorarea celulelor ciliate cohleare ale urechii interne.

Efectele fiziologice depășesc limita auzului. Expunerea cronică la zgomot a fost asociată științific cu niveluri mai ridicate de cortizol, creșterea tensiunii arteriale, epuizare și un sistem imunitar slăbit. Gestionarea zgomotului este esențială în sectoarele care apreciază siguranța operațională și retenția personalului. Instalarea de incinte acustice în jurul echipamentelor care emit zgomot este una dintre cele mai simple și eficiente tehnici de reducere a expunerii nocive la sursă.



Presiuni de reglementare și cerințe de conformitate



Standardele globale de siguranță ocupațională impun limite stricte privind expunerea la zgomot la locul de muncă. Aceste reglementări sunt concepute pentru a proteja auzul lucrătorilor, a impune condiții de muncă sigure și a trage la răspundere angajatorii. Cadrele cheie includ:

Uniunea Europeană - În temeiul Directivei 2003/10/CE , angajatorii trebuie:

• Luați măsuri atunci când expunerea zilnică sau săptămânală la zgomot atinge 85 dB(A).
• Asigurați-vă că expunerea nu depășește niciodată 87 dB(A) după luarea în considerare a protecției auditive.
• Implementați măsuri precum izolarea fonică, izolarea sau controalele de programare odată ce aceste praguri sunt atinse.

Regatul Unit - Conform Regulamentului privind controlul zgomotului la locul de muncă , aliniat cu legislația UE:

• Valoare inferioară de expunere care declanșează acțiunea: 80 dB(A).
• Valoare superioară de expunere care declanșează acțiunea: 85 dB(A) - angajatorii trebuie să reducă expunerea sau să furnizeze echipament individual de protecție.
• Valoarea limită de expunere: 87 dB(A), ținând cont de protecția auzului - nu trebuie depășită.

Statele Unite (Administrația pentru Securitate și Sănătate în Muncă) - Conform OSHA 29 CFR 1910.95 :

• Limita de expunere admisă (PEL) este de 90 dB(A) pe parcursul unei ture de 8 ore.
• Nivelul de acțiune începe de la 85 dB(A) și declanșează programe de conservare a auzului, monitorizare și instruire.

Nerespectarea acestor standarde poate duce la amenzi, închideri de birouri și daune reputaționale pe termen lung. Mai important, controlul zgomotului ambiental este din ce în ce mai mult văzut ca parte a responsabilității sociale și de reglementare a unei companii. Instalarea unor incinte izolate fonic proiectate corespunzător este una dintre cele mai eficiente modalități de a respecta reglementările, de a proteja angajații și de a evita modernizările costisitoare ulterioare.





Provocări legate de productivitate și comunicare



Mediul acustic influențează direct performanța cognitivă și operațională. Zgomotul excesiv de fundal afectează inteligibilitatea vorbirii, în special în frecvențele cuprinse între 500 Hz și 4.000 Hz, unde comunicarea oamenilor este cea mai eficientă și clară. Acest lucru poate cauza întreruperi în coordonarea fluxului de lucru, în special în medii cu randament ridicat, cum ar fi liniile de asamblare sau atelierele de prelucrare CNC.

Creierul uman trebuie să depună mai mult efort pentru a filtra semnalele auditive relevante dintr-un fundal zgomotos, ceea ce duce la o oboseală mentală mai rapidă. Cercetările publicate în Journal of Applied Psychology au arătat că zgomotul ambiental ridicat reduce semnificativ precizia sarcinilor și memoria de lucru în mediile industriale.

Izolarea fonică cu carcase proiectate corespunzător ajută la izolarea surselor de decibeli mari fără a afecta fluxul de lucru. Prin plasarea de panouri metalice perforate în jurul utilajelor sau utilizarea de bariere mobile tip cortină pentru configurații flexibile, instalațiile pot menține în același timp eficiența operațională, siguranța și conformitatea.
O comunicare mai bună crește, de asemenea, timpul de răspuns în timpul situațiilor de urgență, ceea ce face ca managementul solid să fie un element esențial în strategiile generale de rezolvare a riscurilor.



Care sunt principalele surse de zgomot și strategiile de control



Proiectarea unei incinte acustice eficiente necesită o înțelegere aprofundată a surselor de zgomot implicate. În mediile industriale, nu toate mașinile produc zgomot în același mod, iar sursa principală poate să nu fie evidentă la prima vedere. Compresoarele, chillerele, transformatoarele și generatoarele produc sunete distincte, care sunt influențate de vibrații, turbulențele aerului, frecarea mecanică și ecoul transmis de structură.

Primul pas este efectuarea unei evaluări a cartografierii zgomotului , care se face frecvent cu sonometre sau analizoare în timp real mai complexe pentru a înregistra nivelurile generale de decibeli și întreaga gamă de frecvențe a emisiilor provenite de la anumite părți ale mașinii. Materialele absorbante, de exemplu, sunt mai eficiente în reducerea frecvențelor medii peste 2.000 Hz. Pe de altă parte, zgomotul de joasă frecvență sub 250 Hz, care este frecvent în echipamentele mecanice grele și rotative, necesită bariere cu masă mare și metode de amortizare datorită lungimilor de undă mai mari și a penetrării crescute a energiei.

În multe cazuri, cele mai problematice emisii provin din surse secundare, cum ar fi vibrațiile transferate prin cadrele de montare sau scurgerile de sunet transmise prin aer prin orificiile de ventilație. Din acest motiv, inginerii trebuie să diferențieze între două tipuri de zgomot.

• Zgomot transmis prin aer - se deplasează direct prin deschideri sau bariere subțiri.
• Zgomot structural - transmis prin contactul fizic cu podelele, pereții sau lângă echipamente.

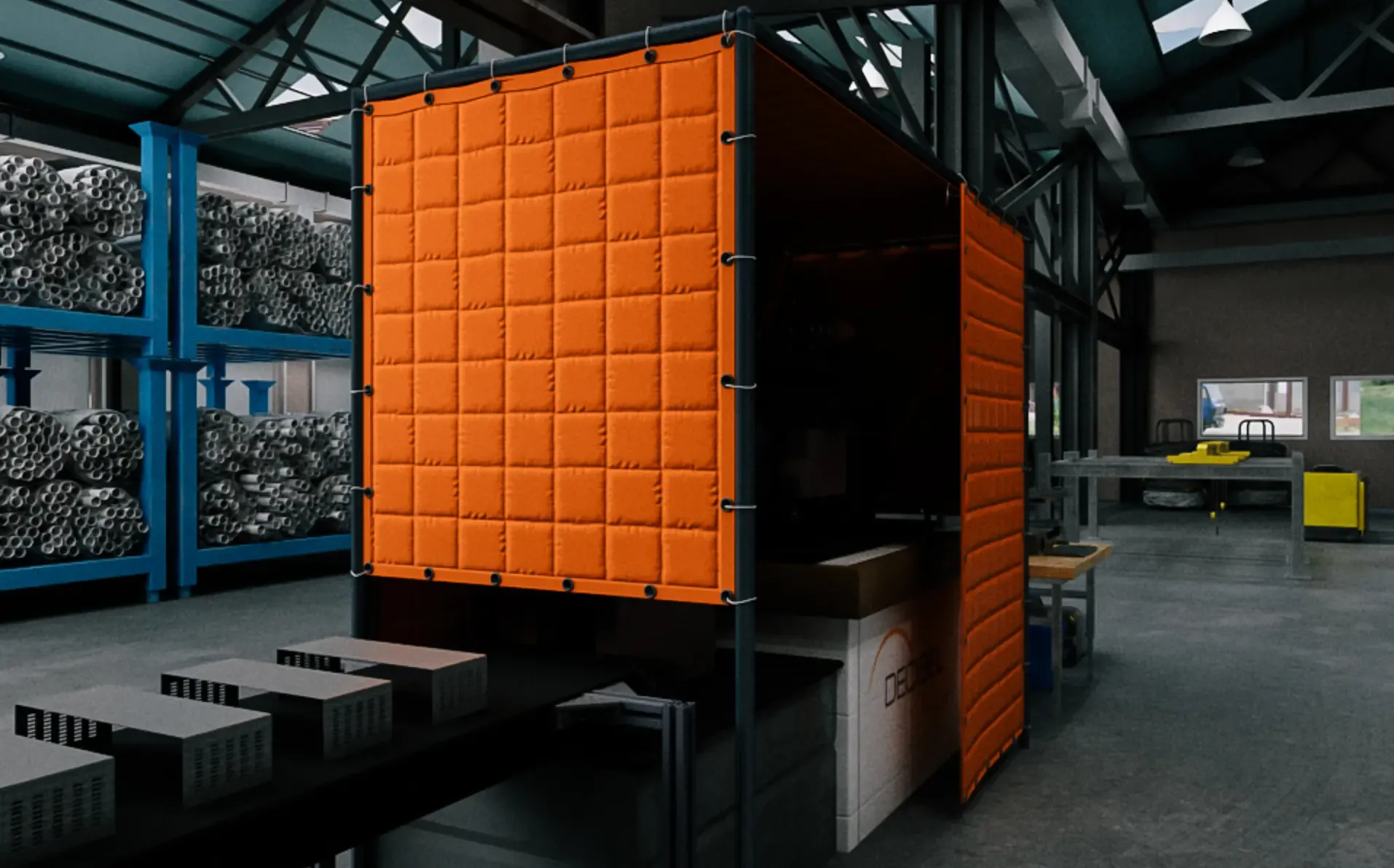

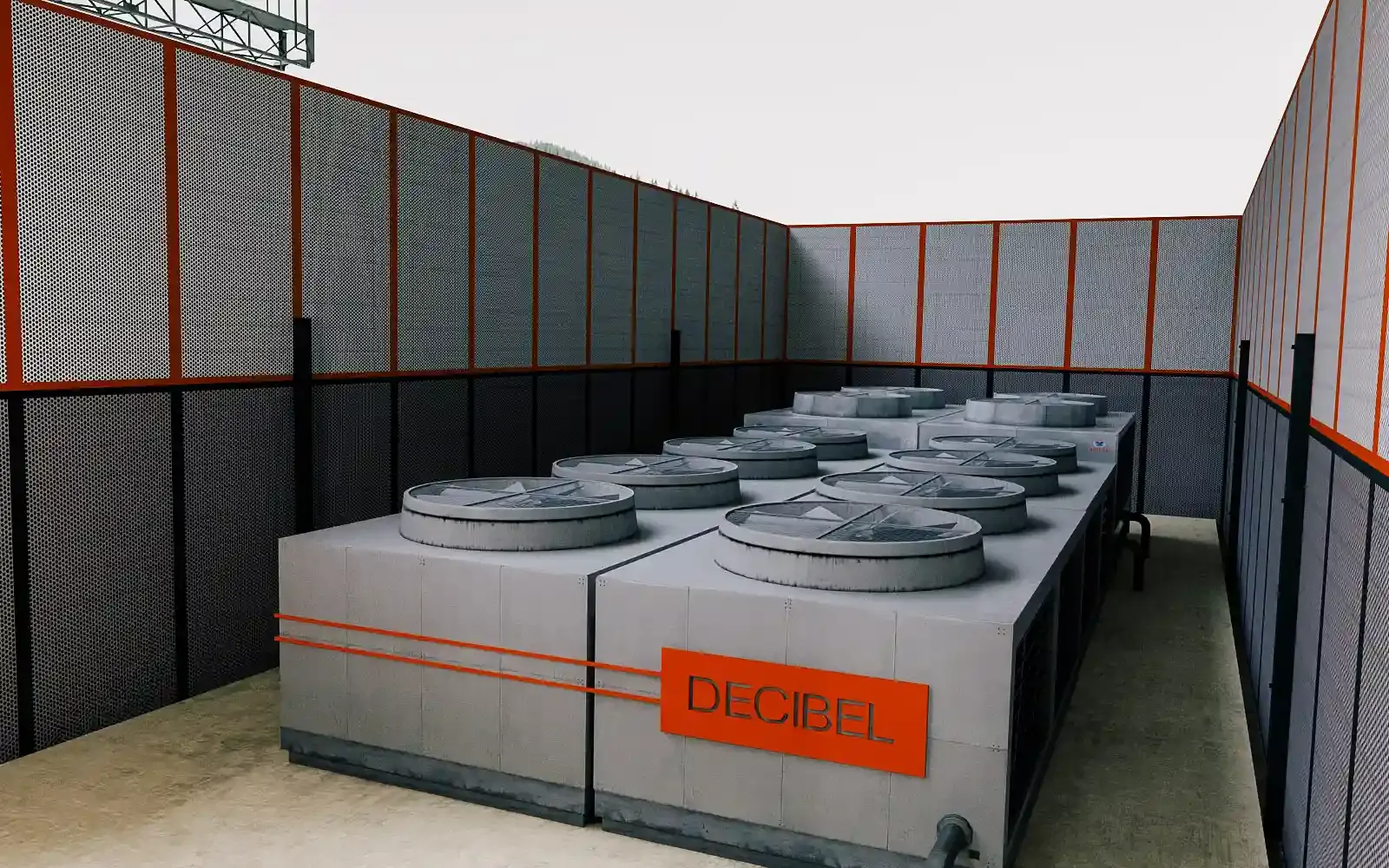

Această distincție determină două strategii diferite de control. Zgomotul transmis prin aer este de obicei redus folosind căptușeli absorbante. De exemplu, panourile perforate PZP™ de la DECIBEL sau perdelele fonoabsorbante DBB . Pe de altă parte, zgomotul transmis prin structură trebuie controlat la sursă prin suporturi de izolare, îmbinări de decuplare și structuri ale carcasei cu amortizare a vibrațiilor. Ignorarea acestei distincții duce adesea la lucrări de refacere costisitoare, deoarece uneori carcasele complete din punct de vedere vizual pot totuși pierde energie mecanică nedorită.

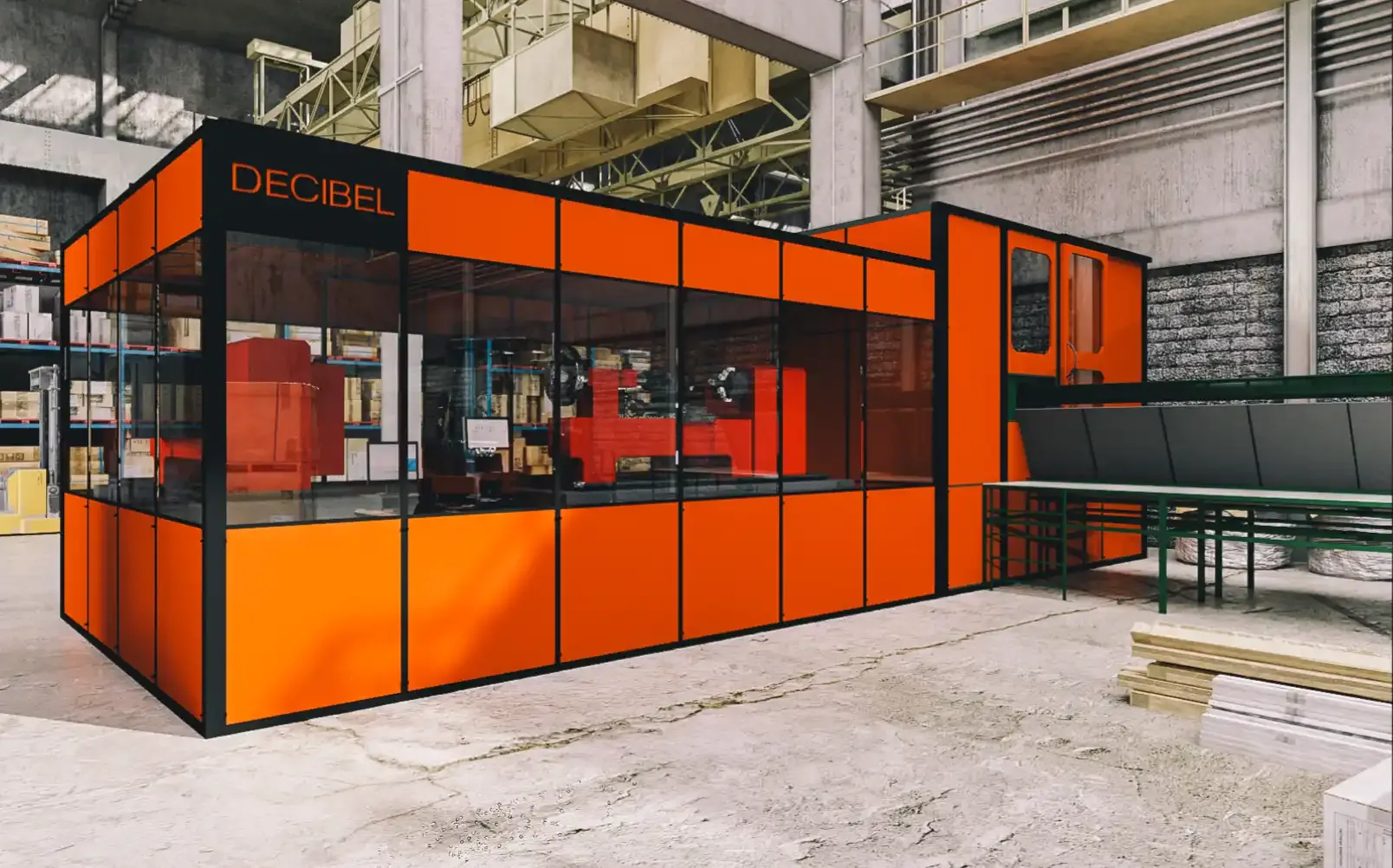

La DECIBEL, construirea unei incinte începe cu diagnosticarea acustică specifică amplasamentului. Echipa de ingineri modelează propagarea zgomotului în trei dimensiuni, ia în considerare reverberația în structurile înconjurătoare și localizează căile critice de scurgere. De exemplu, fante de ventilație sau suporturi structurale comune. Acest lucru permite ca soluția finală să vizeze atât emisiile directe, cât și zgomotul reflectat sau cuplat, asigurând reduceri măsurabile ale nivelurilor dB și respectarea standardelor de la locul de muncă.

Controlul zgomotului constă în proiectarea intervențiilor potrivite în punctele potrivite ale sistemului, în funcție de modul și locul în care se propagă zgomotul.



Alegerea materialelor potrivite pentru izolarea și absorbția fonică



Performanța oricărei incinte industriale izolate fonic este determinată de designul și construcția sa, precum și de proprietățile fizice ale materialelor utilizate. Controlul eficient al zgomotului constă în două abordări principale: absorbția sunetului și izolarea fonică. Cele mai eficiente incinte combină cele două, utilizând o structură de material multistrat personalizată în funcție de profilul de zgomot al mașinii.

Vata minerală, spuma de melamină și poliesterul de înaltă densitate sunt exemple de materiale poroase, fibroase utilizate pentru a absorbi sunetul. Aceste materiale funcționează prin transformarea energiei sonore în căldură prin frecare internă, în special la frecvențe medii și înalte. În incintele industriale fonoabsorbante, aceste miezuri absorbante sunt de obicei plasate în spatele unor suprafețe perforate care permit trecerea undelor sonore, protejând în același timp materialul de deteriorarea fizică. Panourile perforate din oțel PZP™ de la DECIBEL sunt construite special în acest fel. Acestea au o parte frontală din oțel galvanizat cu perforații de precizie, care este susținută de un strat absorbant interior pentru a reduce acumularea de zgomot aerian în interiorul incintei.

Absorbția, pe de altă parte, este semnificativ mai puțin eficientă împotriva zgomotului de joasă frecvență. Sunetul sub 250 Hz, cum ar fi zumzetul motoarelor sau generatoarelor uriașe, are lungimi de undă mai mari și mai multă energie, ceea ce îl face dificil de absorbit, dar ușor de transmis. Aici, izolarea fonică este esențială. Aceasta necesită utilizarea unor materiale solide, neporoase, cum ar fi foi de oțel, alternative la plumb, cum ar fi vinilul încărcat cu masă, sau panouri compozite cu barieră. Ideea din spatele acesteia este simplă: conform legii masei în acustică, fiecare dublare a masei suprafeței are ca rezultat o pierdere suplimentară de transmisie a sunetului de aproximativ 6 dB. În practică, pereții mai grei reduc zgomotul.

Tratamentele de amortizare sunt adesea încorporate în structurile pereților pentru a preveni vibrațiile acestor panouri dense și a le împiedica să devină surse secundare de sunet. Aceasta poate include amortizarea limitată a straturilor, care utilizează materiale vâscoelastice intercalate între plăci rigide pentru a absorbi energia vibrațională. Pentru aplicațiile care implică echipamente grele rotative, acest element poate avea efecte semnificative asupra performanței totale la zgomot.

O incintă bine proiectată nu se bazează pe un singur material. În schimb, folosește o abordare stratificată, cu straturi de masă pentru izolare fonică, miezuri poroase pentru absorbție și straturi de amortizare pentru a reduce rezonanța structurală. Fiecare material are un rol unic în reducerea zgomotului aerian și a zgomotului transmis de structură.





Inginerie pentru condiții reale



Chiar și cele mai optime materiale din punct de vedere acustic și designuri teoretice sunt ineficiente dacă incinta cedează în condiții reale. Izolarea fonică industrială implică construirea de incinte care pot supraviețui condițiilor ostile, pot tolera vibrațiile, permit accesul operațional și oferă o suprimare constantă a zgomotului.

Integritate structurală

Carcasele industriale trebuie să fie suficient de rigide pentru a rezista deformării, în special atunci când sunt supuse la ventilatoare de înaltă presiune, șocuri mecanice sau dilatare termică. Carcasele flexibile sau prost fixate pot dezvolta goluri și moduri rezonante, reducându-le semnificativ eficiența. DECIBEL construiește toate carcasele cu rame ranforsate și acoperire din oțel gros sau compozit pentru a garanta stabilitatea structurală și performanța acustică în timp.

Izolare vibrații

Zgomotul transmis de structură poate trece direct prin conexiunile fizice dintre mașini și carcase. Acest lucru poate trece chiar și de cele mai avansate tehnologii de izolare fonică. Pentru a remedia acest lucru, punctele de contact importante, cum ar fi suporturile de podea, penetrările țevilor și componentele structurale comune, trebuie separate prin suporturi antivibrații, garnituri robuste sau sisteme de podea flotantă. Fără aceste caracteristici specifice, carcasele pot deveni extensii ale mașinii, generând zgomot în loc să îl reducă.

Ventilație și acces

Multe incinte prezintă probleme de ventilație și acces. Mașinile necesită flux de aer pentru a evita supraîncălzirea, iar lucrătorii de întreținere au nevoie de acces facil la service. Cu toate acestea, fiecare intrare de aer, trapă de service sau panou detașabil introduce un posibil punct slab acustic. Soluția este instalarea unor sisteme de ventilație tratate acustic, care utilizează adesea conducte cu pereți interiori, cu diverse curburi sau amortizoare pentru a reduce zgomotul fără a reduce fluxul de aer. Ușile și panourile trebuie să fie blocabile pentru a menține o etanșare etanșă în timpul funcționării. Balamalele, zăvoarele și îmbinările trebuie să fie proiectate pentru confort și pentru a menține integritatea acustică a incintei.

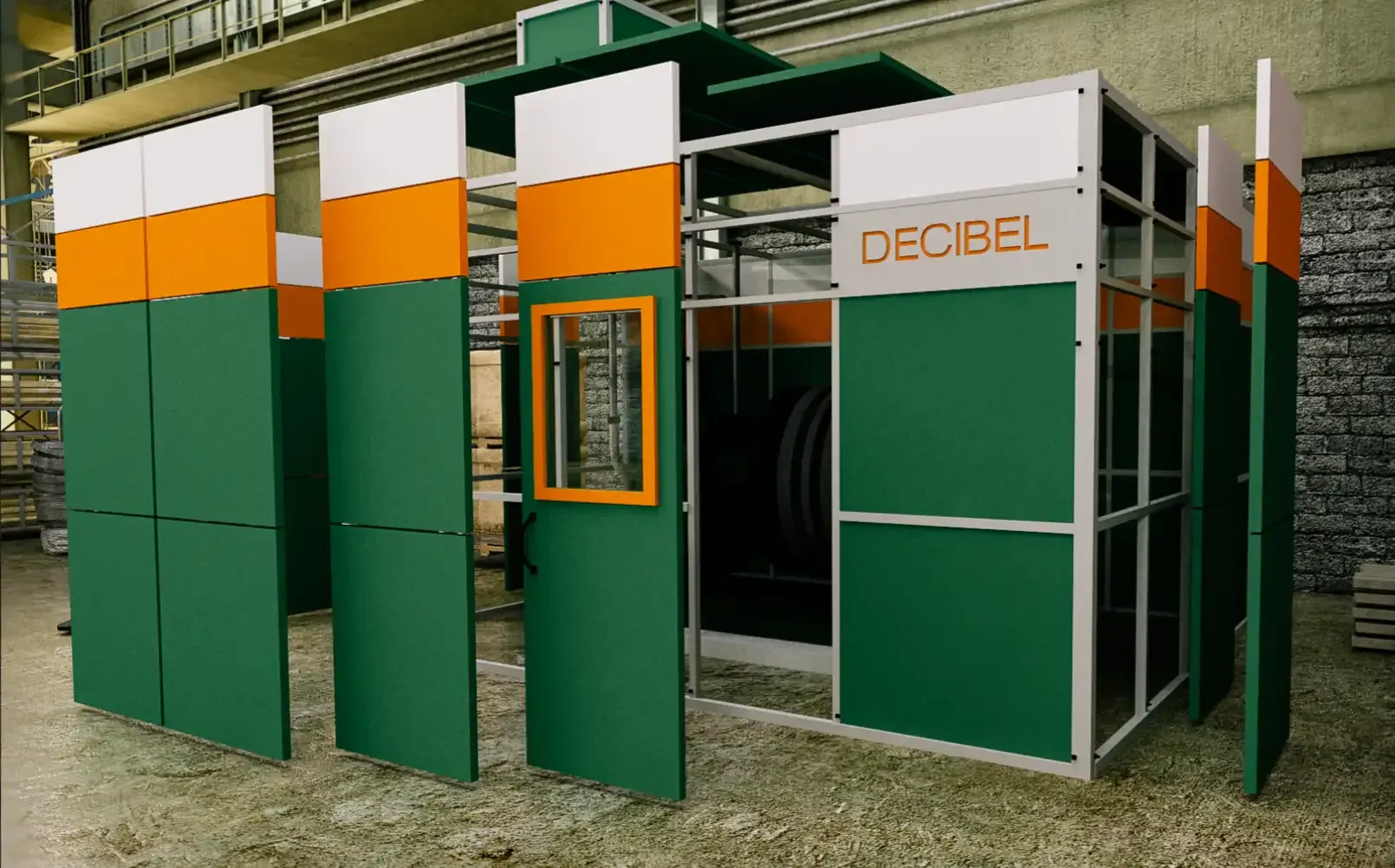

Carcasele DECIBEL sunt create ținând cont de toate aceste realități. Ușile sunt consolidate și etanșate, ventilația este integrată cu amortizoare reglate, iar panourile sunt modulare pentru o îndepărtare ușoară, menținând în același timp performanța. Instalațiile exterioare încorporează acoperiri rezistente la intemperii și izolație termică, fără a compromite reducerea promisă a zgomotului.



Asigurarea conformității și a performanței pe termen lung



Carcasele izolate fonic sunt eficiente numai dacă continuă să respecte standardele de siguranță și limitele de zgomot în timp. În mediile industriale, unde zgomotul excesiv poate duce la deteriorarea auzului și la sancțiuni legale, o soluție pe termen scurt sau parțială pur și simplu nu este suficientă.

Majoritatea reglementărilor industriale, cum ar fi cele din UE și SUA, au stabilit limite stricte privind nivelul de zgomot la care pot fi expuși lucrătorii. De obicei, acestea limitează nivelul la 85 dB(A) pe parcursul unei ture de 8 ore. Dar lucrurile nu se opresc aici. Aceste standarde impun, de asemenea, companiilor să ia măsuri înainte ca această limită să fie atinsă și odată ce nivelurile de zgomot ambiental încep să se apropie de aceasta. Aceasta înseamnă că soluția dumneavoastră de izolare fonică trebuie să continue să funcționeze chiar și atunci când echipamentele îmbătrânesc, mașinile sunt mutate sau chiar dacă se adaugă noi surse de zgomot.

De aceea este atât de important să gândim pe termen lung atunci când luăm aceste decizii. Materialele absorbante se pot tasa sau uza. Garniturile ușilor și panourile de acces se pot slăbi în timp, permițând sunetului să se scurgă prin spații. Dacă dulapul nu este construit cu materiale durabile și detalii proiectate, performanța va scădea și, odată cu aceasta, și conformitatea și siguranța la locul de muncă.

Pentru a garanta conformitatea, unitățile trebuie să efectueze măsurători ale zgomotului înainte și după, incluzând în mod ideal analiza frecvenței. În unele companii, evaluarea regulată este impusă prin lege, iar datele de performanță înregistrate ajută la audituri și evaluări ale riscurilor.

Pe măsură ce configurațiile fabricilor se schimbă sau se adaugă utilaje noi în timp, incintele trebuie să evolueze în același timp. De aceea, DECIBEL creează sisteme modulare care pot fi modificate sau extinse fără a dezasambla totul, ceea ce este destul de convenabil. Acest lucru reduce costurile pe termen lung, ajutând în același timp la controlul zgomotului chiar și în situații imprevizibile.





Proiectarea unei incinte fonoabsorbante eficiente necesită mai mult decât izolarea pereților. Necesită o înțelegere profundă a modului în care se propagă zgomotul, a materialelor care funcționează efectiv și a modului de a construi sisteme care funcționează fiabil în condiții industriale. De la protejarea lucrătorilor și respectarea standardelor legale până la îmbunătățirea productivității la fața locului, izolarea fonică adecvată este esențială în inginerie.

Dincolo de fabrică, controlul inteligent al zgomotului protejează și comunitățile înconjurătoare și consolidează reputația unei companii pentru funcționare responsabilă. Atunci când este realizată corect, o carcasă bine construită reduce decibelii, riscurile, timpii de nefuncționare și costurile pe termen lung pentru compania dumneavoastră.

Dacă planificați o instalație nouă sau trebuie să vă modernizați sistemul actual de control al zgomotului, echipa noastră de la DECIBEL este aici pentru a vă ajuta.

Explorați soluții personalizate de izolare fonică, concepute pentru a satisface exact nevoile dumneavoastră industriale.
