Rolul lamelelor acustice în sistemele de ventilație industrială

În instalațiile industriale există un act de echilibrare despre care poate nu ați auzit. Trebuie să găsească o modalitate de a menține un flux de aer eficient în sistemele lor de ventilație , controlând în același timp zgomotul produs de acele sisteme. În acest sens, sistemele HVAC de mare putere, generatoarele și puțurile de ventilație deplasează decibeli la fel cum deplasează aerul.

Această poluare fonică trebuie controlată pentru a evita riscurile de neconformitate și scurgerile către alte clădiri și spații. Există o soluție pentru această sarcină dificilă și se numește jaluzele acustice. Acestea permit filtrarea zgomotului, dar mențin fluxul de aer neobstrucționat.



De ce ventilația industrială necesită control acustic



Nu există nicio modalitate de a evita sistemele de ventilație mecanică în mediile industriale. Acestea sunt esențiale pentru menținerea calității aerului, prevenirea supraîncălzirii mașinilor și asigurarea unor condiții de muncă adecvate pentru persoanele din aceste spații. Le puteți găsi peste tot: de la fabrici la infrastructura energetică. Întreținerea și mentenanța sunt costuri evidente, dar zgomotul excesiv este adesea un aspect ascuns sau subestimat al ventilației.

Zgomotul provenit de la ventilatoare, conducte, orificii de evacuare și sisteme HVAC poate contamina semnificativ spațiile industriale. Necontrolat, acesta poate încălca limitele reglementărilor locale, poate afecta bunăstarea lucrătorilor și poate deranja comunitățile învecinate.

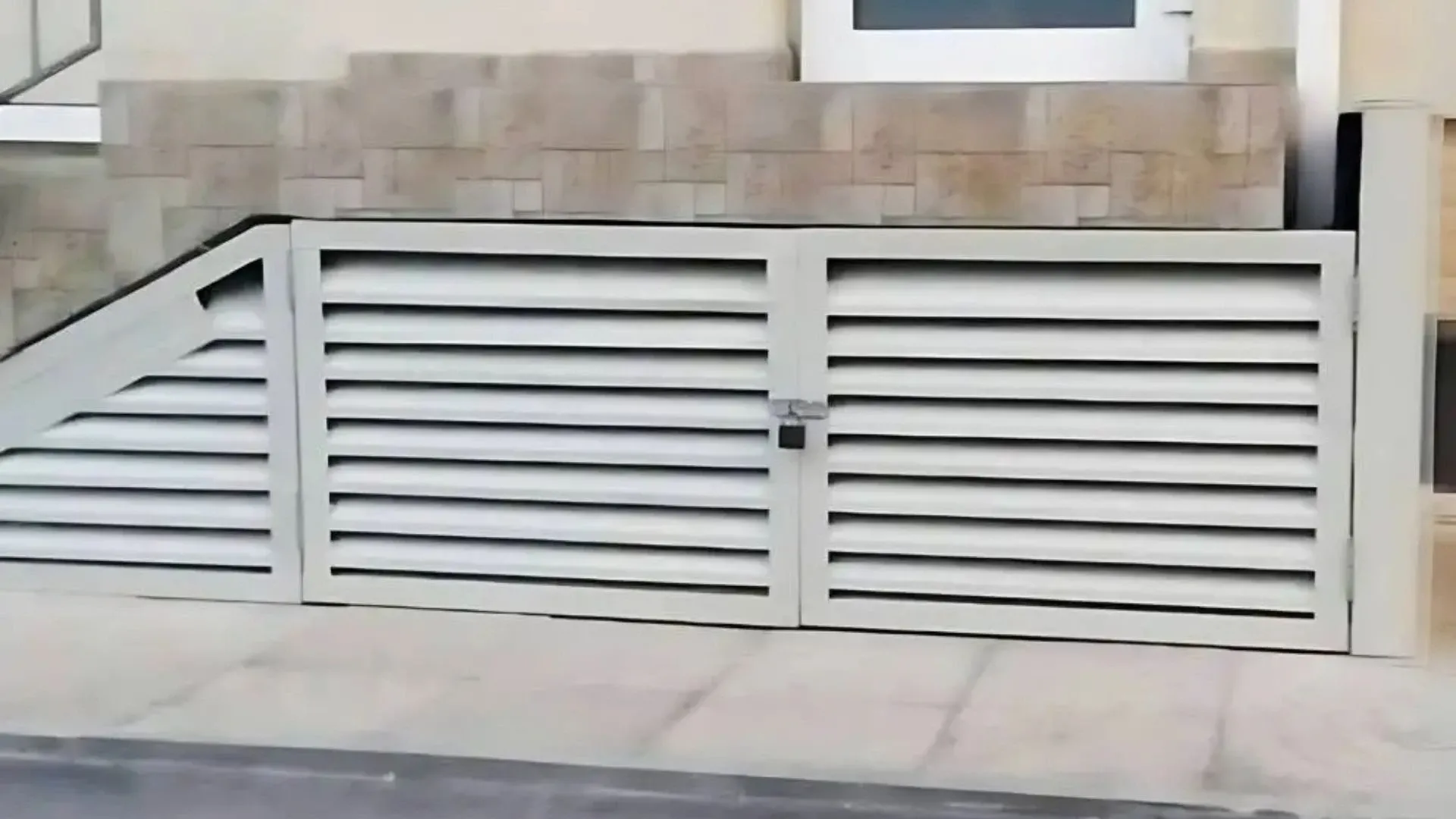

Soluția o reprezintă jaluzelele acustice . Acestea sunt special proiectate pentru a echilibra cerințele de flux de aer cu reducerea zgomotului. Cu ajutorul lor, instalațiile pot menține o performanță adecvată de ventilație și pot controla sunetul la niveluri sigure.





Ce sunt lamelele acustice?



Dacă ești inginer de jaluzele, atunci este destul de ușor să înțelegi ce sunt acestea. Pentru toți ceilalți, acestea sunt componente special concepute, care sunt adăugate sistemelor de ventilație fie la începutul (jaluzele de admisie a aerului), fie la sfârșitul (jaluzele de evacuare a aerului) sistemului de ventilație. Acestea reduc semnificativ transmisiile de sunet, deoarece sunt construite din materiale absorbante și utilizează o geometrie particulară care perturbă și disipă zgomotul din aer. Jaluzele acustice nu stau în calea fluxului de aer; ele întrerup zgomotul.

Jaluzelele standard oferă o rezistență mică sau deloc la undele sonore. Nu pot opri eficient zgomotul să se răspândească liber în alte spații. Jaluzelele acustice sunt construite cu deflectoare perforate, umplutură acustică și carcasă din oțel galvanizat sau aluminiu. Tocmai aceste componente suplimentare absorb zgomotul.

Dacă vizitați o fabrică, puteți găsi jaluzele acustice în sălile generatoarelor, chillerelor, sistemelor HVAC, sălilor cazanelor și altor instalații industriale unde ventilația mecanică este esențială, dar emisiile de zgomot trebuie reduse la minimum. Jaluzele acustice sunt o parte esențială a strategiilor de izolare fonică industrială .





Unde se aplică jaluzelele acustice?



Grilele acustice sunt esențiale în sectoarele cu cerințe de ventilație ridicate și funcționare continuă a echipamentelor.

Camere de generatoare și centrale termice

Zgomotul intens de joasă frecvență și căldura substanțială sunt destul de frecvente în aceste tipuri de spații. Supraîncălzirea și disconfortul lucrătorilor sunt amenințări majore care trebuie abordate și evitate cu orice preț. Grilele acustice ajută la limitarea zgomotului atât la punctele de admisie, cât și la cele de evacuare a aerului, împiedicând sunetul să se răspândească în zonele adiacente sau în exterior.

Instalații HVAC și săli de instalații pe acoperiș

Sistemele HVAC sunt absolut necesare, dar produc mult zgomot mecanic ambiental. Adesea, acestea sunt instalate pe acoperișuri sau în apropierea etajelor de birouri și a zonelor rezidențiale. Și nu este surprinzător, deoarece acestea sunt spațiile care necesită controlul aerului condiționat. Grilele acustice pot reduce scurgerile de zgomot ambiental fără a perturba performanța de răcire.

Centre de date, stații electrice și substații

În instalațiile de înaltă securitate și performanță, sistemele de ventilație trebuie să permită răcirea echipamentelor, menținând în același timp praguri de zgomot stricte. Impactul acustic al acestor echipamente este semnificativ. Ventilatoarele externe, conductele de admisie și gurile de evacuare pot emite niveluri de zgomot cuprinse între 65 și 85 dB la 1 metru, uneori mai mari în centrele de date care nu beneficiază de un tratament acustic adecvat.

Grilele acustice previn ca zgomotul produs de ventilatoare și transformatoare să afecteze atât zonele pentru personal, cât și proprietățile înconjurătoare.





Fabrici chimice și instalații de producție

Pe lângă zgomot și pericolele de supraîncălzire, ventilația în aceste tipuri de medii trebuie să ia în considerare vaporii toxici și corozivi care trebuie evacuați din instalație. Procesele din aceste instalații implică adesea sisteme presurizate și ventilație cu debit mare.

Grilele acustice reduc zgomotul din proces, permițând în același timp evacuarea în siguranță a fumului sau a căldurii, ceea ce face ca alegerea materialului (oțel inoxidabil sau galvanizat) să fie critică.

Modernizarea sistemelor existente

Întrucât lamelele acustice sunt instalate de cele mai multe ori fie la începutul, fie la sfârșitul sistemului de ventilație, acestea pot fi modernizate cu modificări structurale minime. Acest lucru le face o opțiune rentabilă pentru clădirile industriale mai vechi, unde atenuarea zgomotului nu a făcut parte din proiectul inițial. Totuși, pentru cele mai bune rezultate, tratamentul acustic al sistemului de ventilație trebuie să facă parte din procesul de planificare în faza arhitecturală a clădirilor noi.



Cum funcționează lamelele acustice?

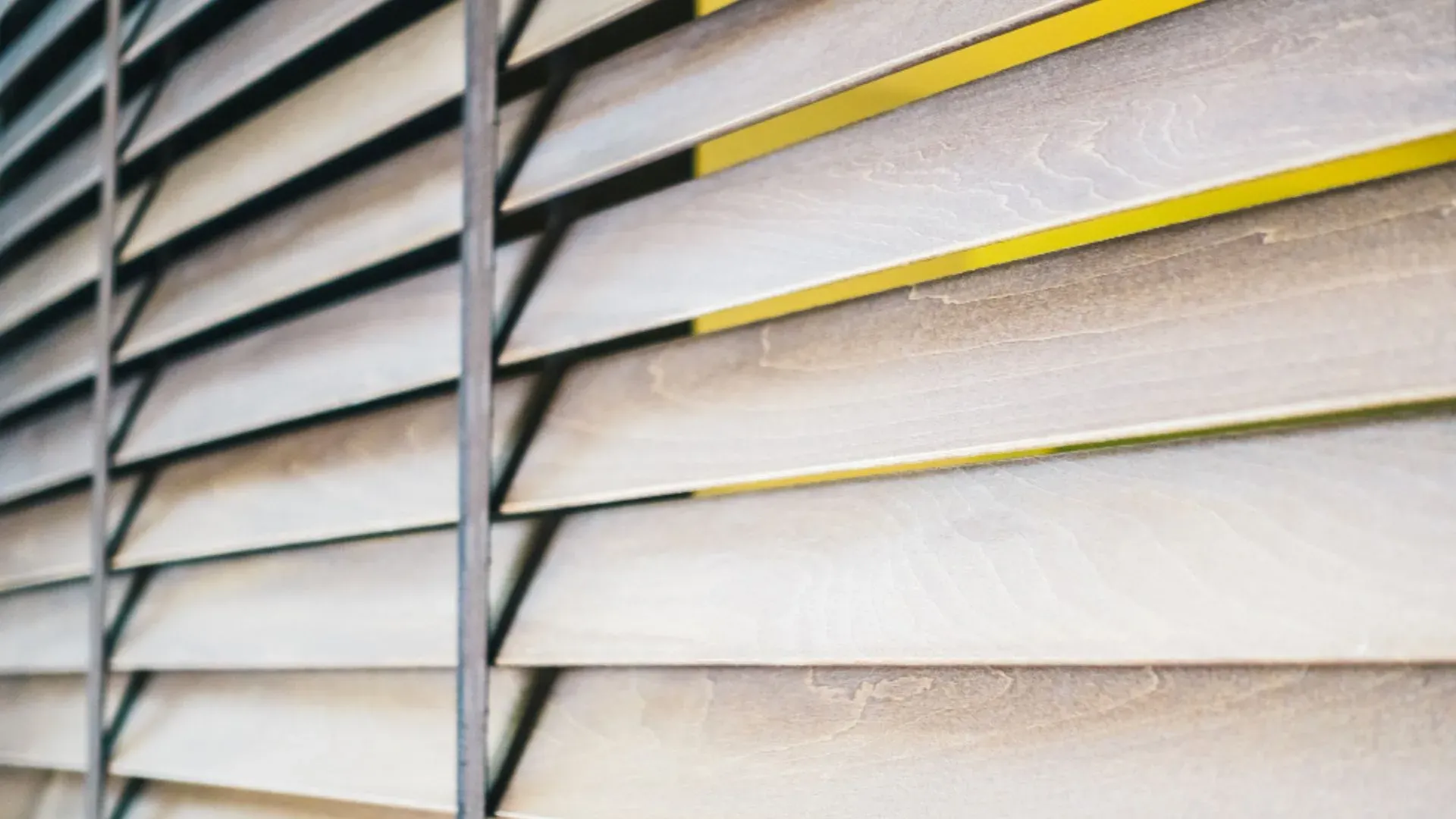

Jaluzelele acustice atenuează zgomotul aerian. Fie absorb sunetul, fie îl deviază. Pe măsură ce aerul trece prin lamelele jaluzelelor, materialul acustic, precum vata minerală, absoarbe o parte din energia sonoră. Undele sonore directe sunt greu de oprit, motiv pentru care o jaluzelă acustică are o geometrie specială înclinată care redirecționează undele. Geometria lamelelor joacă un rol central în performanță. Variabile precum adâncimea, unghiul și distanța dintre lamele influențează atât eficiența fluxului de aer, cât și pierderea de inserție (o măsură a cantității de zgomot reduse de jaluzelă).

Tăvile din oțel galvanizat sau metal perforat conțin materialul acustic în interiorul lamelelor. Aceste structuri metalice sunt perforate astfel încât fluxul de aer să nu fie obstrucționat. Materialul absorbant transformă undele sonore în căldură de grad scăzut datorită frecării dintre fibrele sale.





Trucul de echilibru trebuie totuși realizat. Cu cât o lamelă este mai absorbantă din punct de vedere acustic, cu atât are tendința de a restricționa mai mult fluxul de aer. Acest lucru reduce presiunea aerului pe măsură ce acesta se deplasează prin lamelă. Acest lucru trebuie echilibrat delicat pentru a evita suprasolicitarea sistemului de ventilație sau a mașinilor pe care le răcește.

Dimensiunea și amplasarea sunt esențiale pentru lamelele acustice:

• Dacă îl faci prea mic, rezistența la aer ar fi crescută.
• Dacă îl amplasezi prost, nu va atenua suficient zgomotul.

Deoarece această decizie a necesitat o înțelegere aprofundată a cazului particular, inginerii folosesc adesea Dinamica Fluidelor Computațională pentru a modela și simula fluxul de aer și performanța sistemului de ventilație, având în vedere jaluzelele acustice. În acest fel, pot avea un model precis al elementelor, locului și modului de amplasare pentru a izola zgomotul și a menține fluxul de aer intact.



Beneficiile lamelelor acustice



Beneficiile sunt măsurabile atât în ceea ce privește eficiența operațională, cât și responsabilitatea față de mediu. Dacă nu sunt tratate, punctele de admisie și evacuare a aerului produc zgomot care invadează spațiile înconjurătoare, afectând performanța lucrătorilor.

De ce? Deoarece expunerea prelungită la niveluri de zgomot peste 85 dB poate provoca pierderea auzului, oboseală și performanțe cognitive reduse. Îmbunătățirea confortului și a sănătății lucrătorilor este esențială. Grilele acustice bine proiectate atenuează semnificativ acest zgomot aerian, atingând adesea valori ale pierderilor de inserție de 15 până la 30 dB, în funcție de configurație.

Reglementările sunt un alt factor:

• Multe autorități de planificare, agenții de mediu sau legi de zonare pot impune amenzi pentru depășirea pragurilor de zgomot ambiental, chiar și cu câțiva dB.
• Grilele acustice respectă standardele globale de sănătate și siguranță, cum ar fi reglementările OSHA din SUA și ISO 11690 la nivel internațional.
• Aceste standarde nu numai că dictează nivelurile maxime de expunere, ci recomandă și strategii arhitecturale pentru protejarea lucrătorilor și a comunităților învecinate.





Care sunt considerațiile de proiectare pentru lamelele acustice?



Echilibrarea eficienței fluxului de aer cu atenuarea eficientă a sunetului implică numeroase aspecte care trebuie luate în considerare. Un parametru cheie este raportul suprafeței libere (FAR). Aceasta este proporția de spațiu deschis din lamelă care permite trecerea aerului. Dacă există un FAR ridicat, fluxul de aer este maximizat, dar performanța acustică va fi redusă și invers - un FAR mai mic, o suprimare mai bună a zgomotului, dar un flux de aer restricționat.

Întrucât o mare parte din jaluzele sunt instalate pe acoperișuri sau fațade și sunt expuse la condițiile meteorologice, multe instalații iau în considerare protecția împotriva apei. Jaluzelele anti-ploaie sunt special proiectate pentru a devia precipitațiile și a preveni acumularea de umiditate internă fără a compromite ventilația. În zone expuse sau în climate umede, această caracteristică reprezintă o garanție împotriva defecțiunilor echipamentelor și a costurilor de întreținere.

Pentru a proiecta o jaluzea acustică adecvată care să suprime zgomotul și, în același timp, să permită un flux de aer maximizat, este mai bine să se utilizeze fie date de performanță, fie un software de simulare. Această abordare asigură că atât performanța ventilației, cât și controlul zgomotului respectă specificațiile proiectului și standardele locale de conformitate.

Contactați-ne pentru a explora cum vă pot ajuta lamelele acustice de calitate superioară și serviciile de consultanță oferite de DECIBEL să îndepliniți chiar și cele mai exigente cerințe de ventilație industrială!
