Camere anecoice pentru Oficiul Național de Metrologie din Polonia

Prezentare generală a proiectului

Oficiul Național de Metrologie din Polonia (GUM) a însărcinat DECIBEL cu proiectarea și livrarea a două dintre cele mai avansate camere anecoice din Europa, situate în Kielce, Polonia. Facilitatea va deveni un punct de referință național pentru măsurători de precizie ale sunetului și vibrațiilor , sprijinind știința metrologică, testarea industrială și calibrarea dispozitivelor medicale.

Inginerie Tăcere pentru Știință

Aceste camere sunt construite pentru precizie științifică. Într-un mediu în care nivelurile de presiune sonoră sunt sub cele ale auzului uman, chiar și o vibrație sau o reflexie minoră poate compromite precizia testului. GUM a solicitat camere care să poată realiza condiții de câmp liber și să respecte standardele ISO 8253-2 pentru testarea audiometrică.

Proiectul cerea liniște și control total asupra sunetului , vibrațiilor și fluxului de aer, transformând liniștea într-un instrument științific măsurabil.

Provocare

Amplasarea șantierului, la doar cinci kilometri de carierele active, a prezentat provocări majore. Camerele trebuiau izolate atât de vibrațiile solului, cât și de zgomotul extern, respectând Clasa de Vibrații V0, cel mai strict standard internațional, permițând mișcarea solului sub 4 μm/s.

Cerința GUM a inclus și atingerea nivelurilor de zgomot intern NR5, asigurându-se că încăperile vor rămâne neutre din punct de vedere acustic și neafectate de interferențe externe sau structurale.

Domeniul de activitate

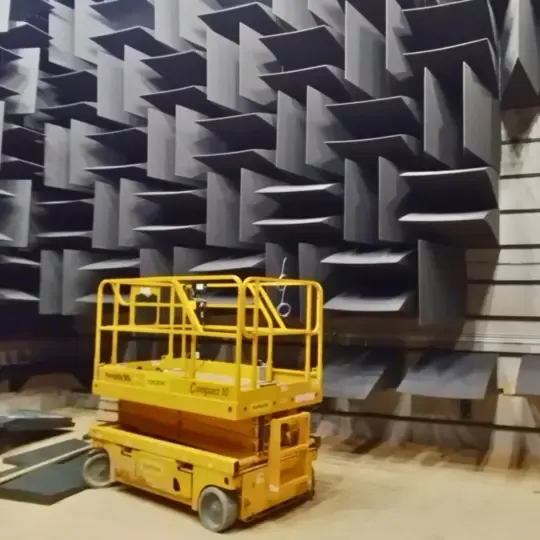

• Proiectarea și construcția a două camere anecoice (1402 m³ la 50 Hz și 319 m³ la 100 Hz)
• Implementarea construcției din beton armat tip box-in-box
• Proiectarea și instalarea sistemelor de izolare a vibrațiilor folosind arcuri de oțel și suporturi din elastomer

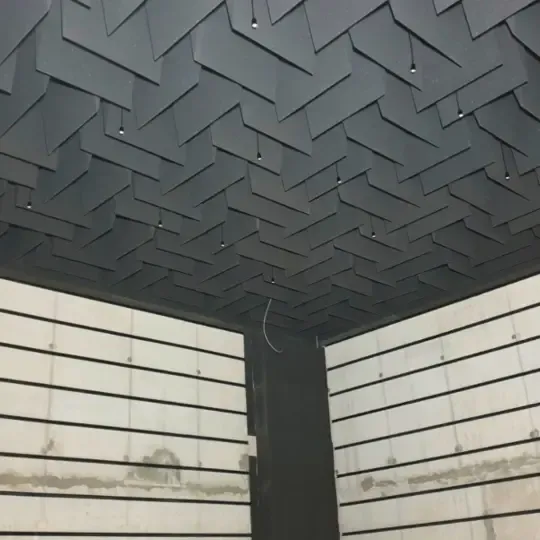

• Instalare precisă a penelor acustice din poliuretan (lungimi de 170 cm și 86 cm)
• Integrarea unui sistem de ventilație silențios cu conducte lungi de 13 m și amortizoare divizate
• Validare prin simulări cu elemente finite și testare a vibrațiilor la fața locului

Soluţie

DECIBEL și partenerii săi au implementat un design de tip box-in-box, creând două „insule acustice” izolate în interiorul clădirii.

Camera de 100 Hz a fost construită pe plăcuțe de elastomer cu o frecvență naturală de 5 Hz, în timp ce camera de 50 Hz a folosit arcuri de oțel de 2,5 Hz, asigurând separarea completă de vibrațiile structurale. Analiza FEM a confirmat conformitatea deplină cu specificațiile clientului, chiar și în condiții reale de detonare în carieră.

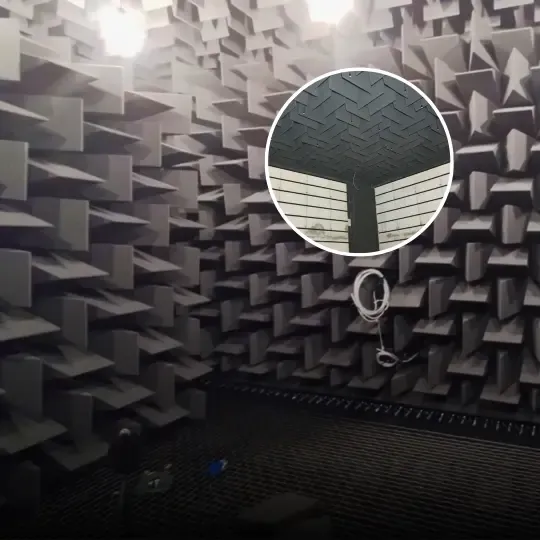

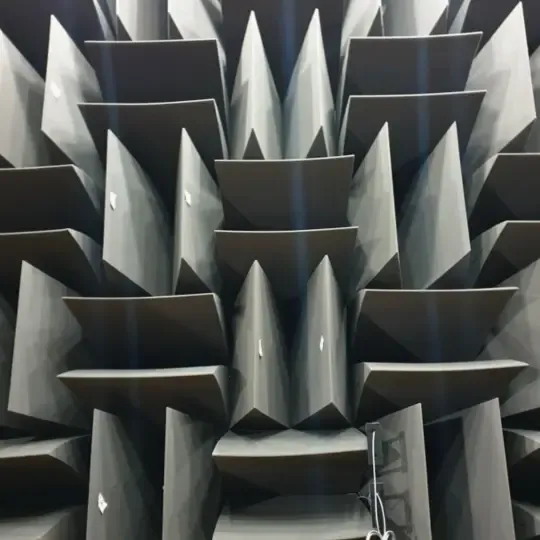

În interiorul camerelor, au fost instalate pene din polieter-poliuretan tăiate cu precizie, cu o precizie milimetrică, pentru a absorbi toate reflexiile și a menține comportamentul acustic în câmp liber. Pentru ventilație, conductele proiectate special, cu amortizoare multi-etajate, au asigurat fluxul de aer fără a genera zgomot audibil.

Rezultat

Instalația finalizată a îndeplinit toate standardele de proiectare, cu un zgomot de fond măsurat sub NR5, o izolație la vibrații care depășește clasa V0 și condiții de câmp liber de la 50 Hz în sus.

Camerele anecoice GUM se numără acum printre cele mai avansate laboratoare acustice din Europa, sprijinind cercetarea națională și internațională în audiologie, măsurarea zgomotului și acustica industrială.

După cum a declarat directorul general al DECIBEL, ing. dr. Tsvetan Nedkov:

„Proiecte de acest gen dovedesc că tăcerea nu înseamnă gol - înseamnă precizie, inovație și progres.”
