Carcasă acustică pentru chillere de acoperiș la Fabrik1230

Prezentare generală a proiectului

Acoperișurile moderne poartă adesea pulsul orașului, prin intermediul unor chillere mecanice, condensatoare și sisteme de ventilație care asigură confortul în clădirile de dedesubt.

La Fabrik1230, în districtul 23 al Vienei, această pulsație mecanică risca să deranjeze birourile și locuințele din apropiere. Provocarea a fost păstrarea integrității arhitecturale și a eficienței energetice a proiectului, fără a compromite confortul acustic.

Echipa de ingineri DECIBEL a intervenit pentru a transforma o necesitate zgomotoasă într-o realizare silențioasă deasupra orizontului.

Provocare

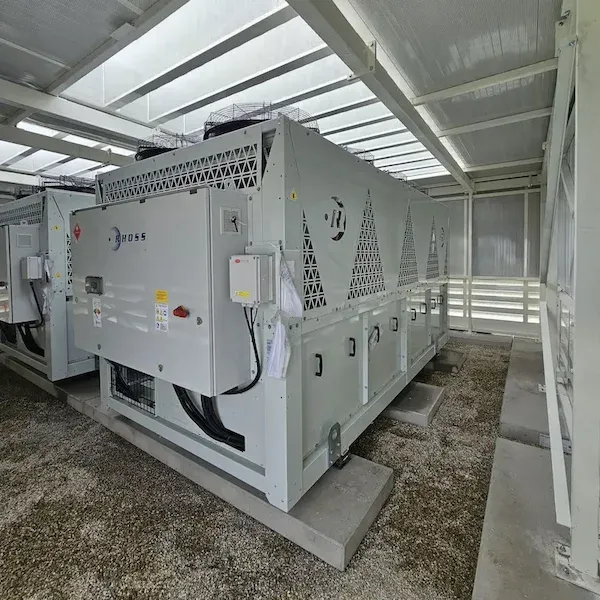

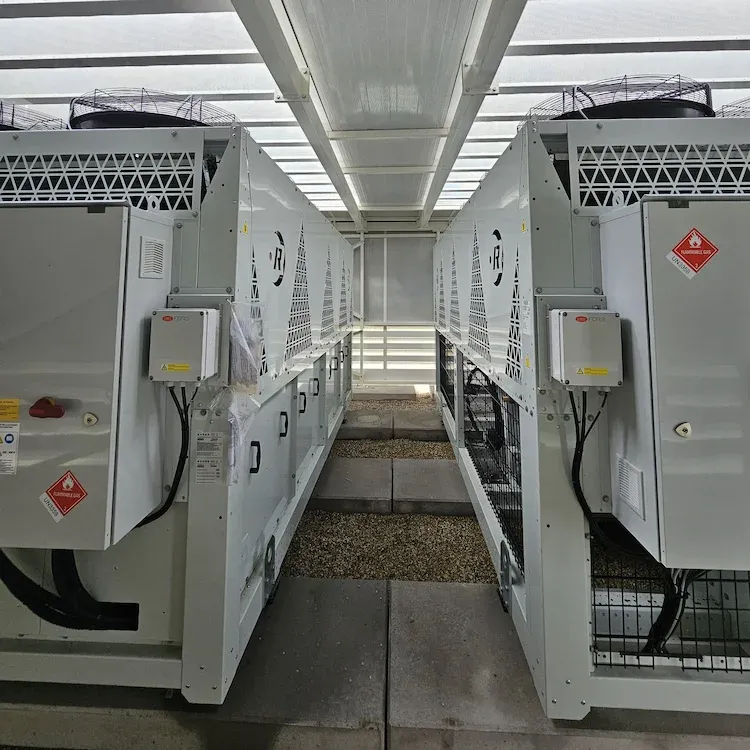

Instalarea a două chillere mari THEATU 4450 răcite cu aer pe acoperiș a creat zgomot mecanic semnificativ , în special rezonanță de joasă frecvență și vârfuri tonale.

Planurile inițiale pentru o incintă cu trei pereți au lăsat sistemul expus scurgerilor de sunet și unei reduceri insuficiente a zgomotului.

Proiectul a necesitat o regândire completă pentru a obține o liniște măsurabilă, menținând în același timp fluxul de aer, accesul și stabilitatea structurală.

Domeniul de activitate

• Simulare acustică și modelare a performanței
• Reproiectarea conceptului original de carcasă
• Fabricarea și instalarea unei structuri acustice complet închise
• Integrarea atenuatoarelor de ventilație și a lamelor acustice
• Testarea și verificarea performanței la fața locului

Soluţie

DECIBEL a dezvoltat un sistem acustic complet închis, conceput pentru a conține și difuza energia sonoră, păstrând în același timp eficiența de răcire .

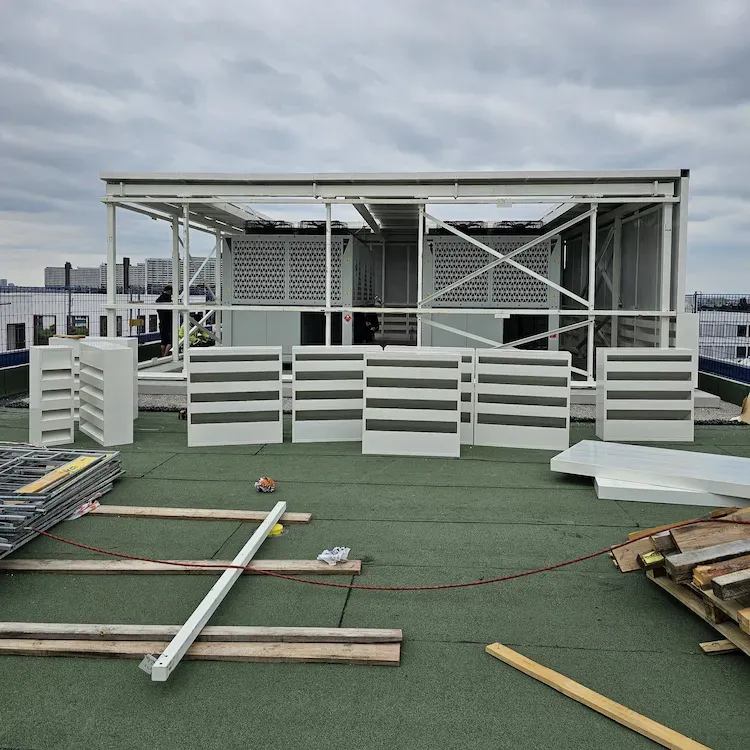

Designul a încorporat panouri acustice PZP de 100 mm cu miezuri dense de vată minerală, atenuatoare de evacuare de 600 mm cu elemente de separare și jaluzele acustice DECIBEL AL 300 la punctele de admisie și evacuare.

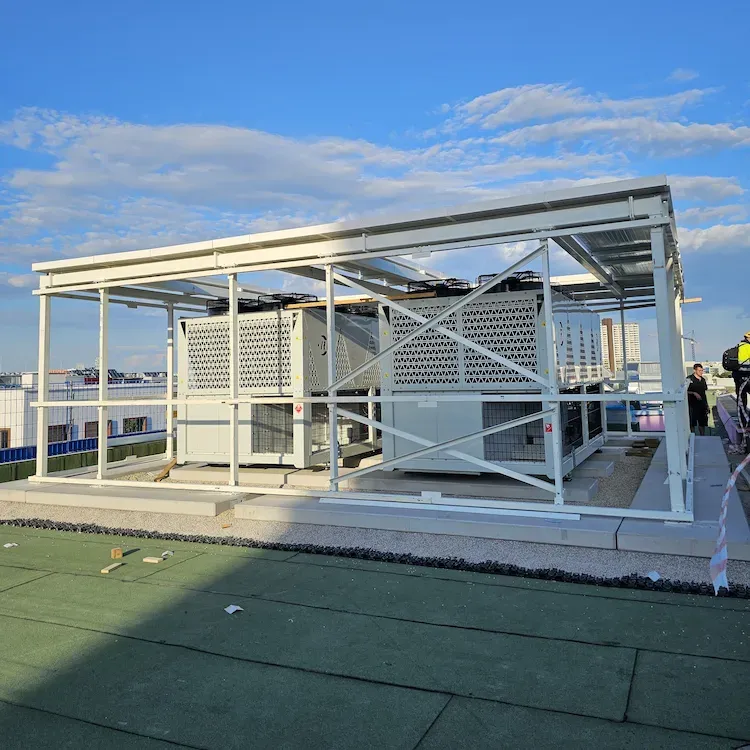

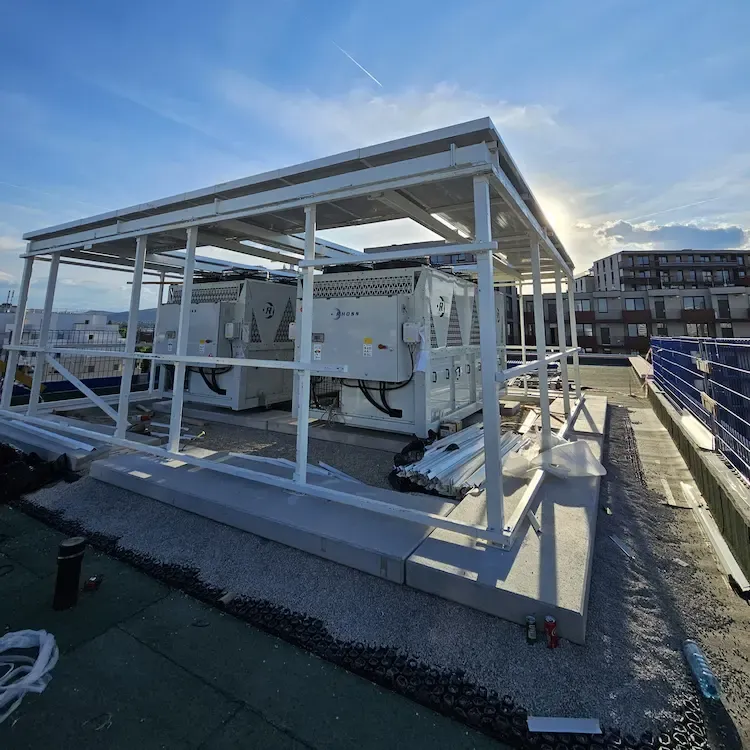

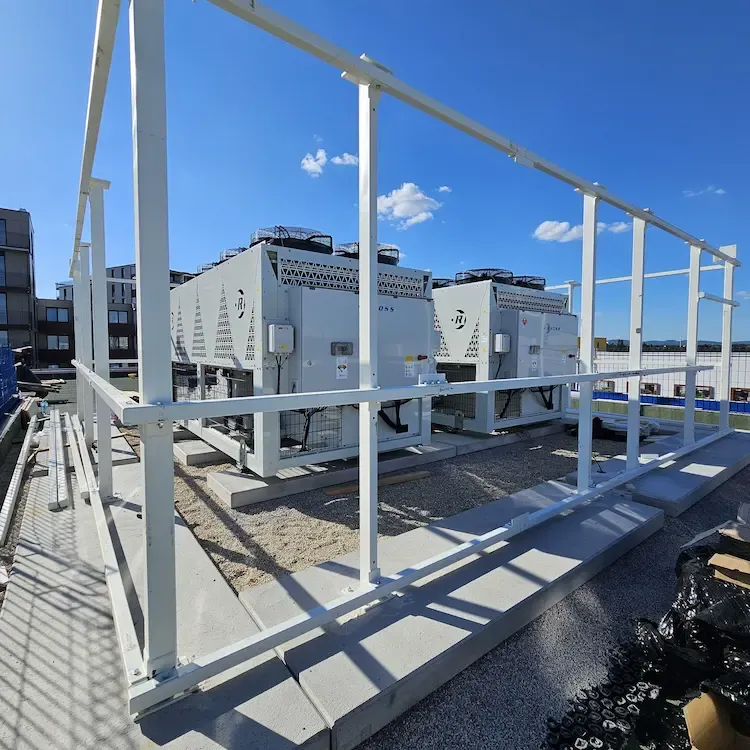

Folosind simulări 3D bazate pe particule, echipa a optimizat densitățile panourilor, rapoartele de perforare și distanța dintre lamele înainte de fabricație. Fiecare modul prefabricat a fost așezat cu macaraua în poziție cu precizie milimetrică, asigurând continuitatea acustică pe toate îmbinările și îmbinările.

Rezultat

Măsurătorile efectuate după instalare au confirmat o reducere medie de 15,8 dB(A), depășind așteptările de proiectare. Un compresor de gamă medie a redus zumzetul de joasă frecvență cu până la 14 dB și a eliminat practic reflexiile de înaltă frecvență.

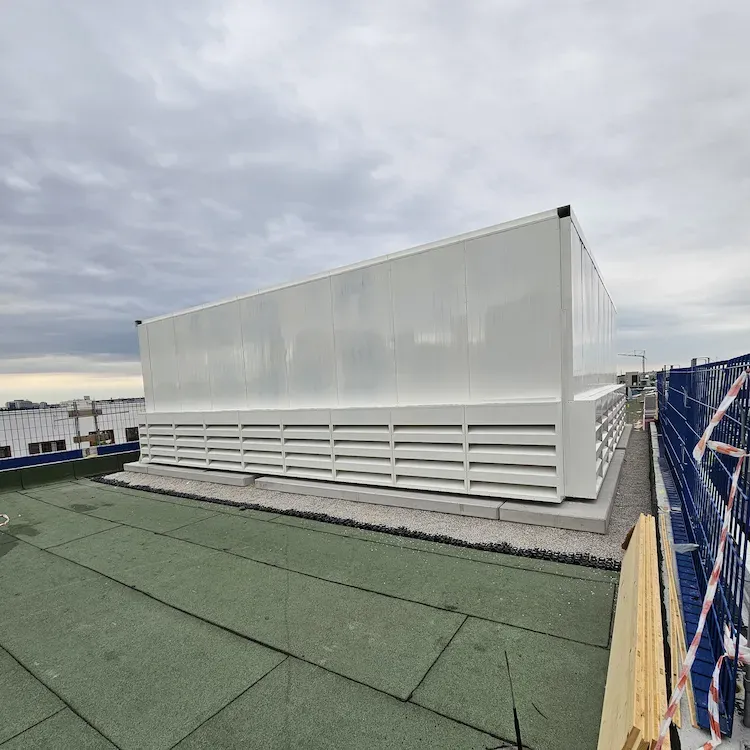

Rezultatul este o incintă de acoperiș care îmbină funcționalitatea și forma, fiind silențioasă, eficientă și discretă. Puteți citi studiul de caz complet pentru mai multe detalii aici .

În centrele urbane din Europa, sistemele HVAC pentru acoperișuri se numără printre sursele de zgomot ambiental cu cea mai rapidă creștere. Proiectul Fabrik1230 demonstrează cum proiectarea bazată pe date, simularea predictivă și ingineria de precizie pot elimina această provocare. Contactați DECIBEL pentru a explora soluții profesionale de izolare fonică și acustică adaptate nevoilor dumneavoastră.
